Среди гибких элементов, обладающих компенсационными свойствами можно назвать следующие: лирообразные компенсаторы (П-образный изгиб трубы), гибкие металлические рукава и сильфонные компенсаторы. При строительстве современных многоэтажных зданий перед проектировщиками и застройщиками стоит задача обеспечения надежности и долговечности эксплуатации инженерных систем, и, в частности, системы отопления здания. Весьма разветвленная отопительная система многоэтажного дома подвергается воздействию температурных расширений и вибраций, оседанию фундамента и иным деформациям, вследствие чего встает необходимость внедрения гибких элементов в систему трубопроводов для компенсации подобных воздействий. В случае, если подобные меры не будут приняты, напряжение на трубопровод системы отопления существенно возрастет, что повлечет за собой повреждение как самой сети, так и ее фундамента, а в худшем случае приведет к полной аварийной остановке системы.
В большинстве случаев сильфонные компенсаторы являются самым оптимальным решением проблемы компенсации всевозможных смещений и воздействий на трубопроводные системы. Гофры сильфонов установленного на этом участке компенсатора, упруго деформируясь, воспринимают в пределах компенсирующей способности изменения длины участка трубопровода, вызванное температурным расширением. Преимущество использования сильфонных компенсаторов заключаются и в том, что они герметичны, компактны и долговечны.

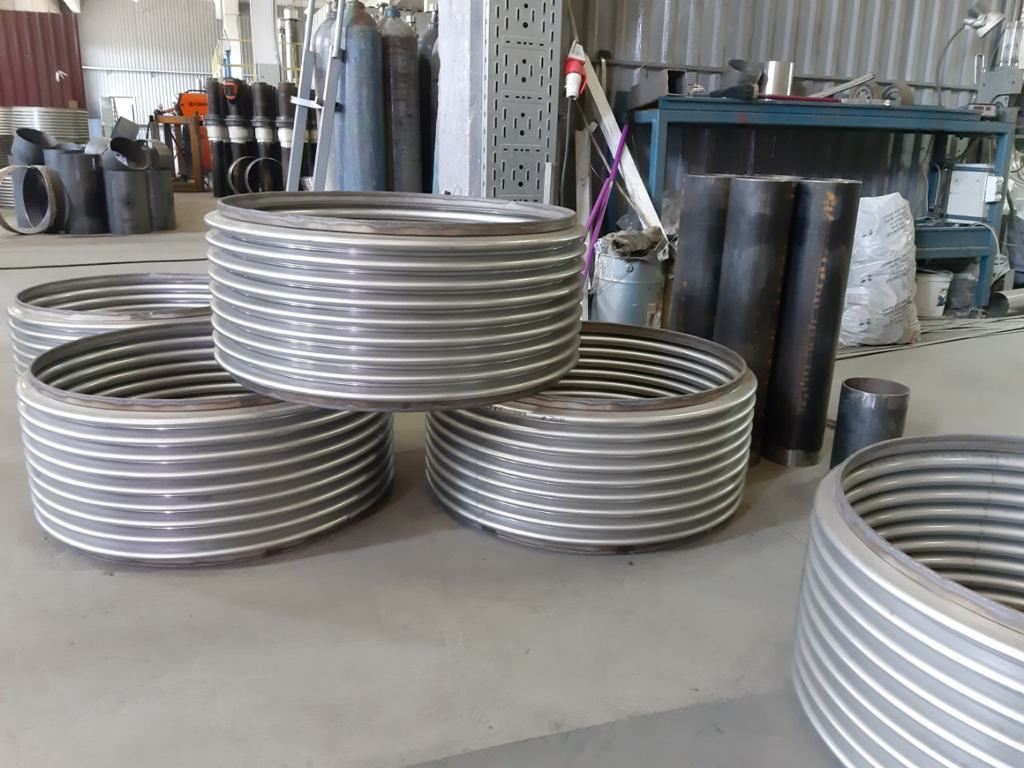

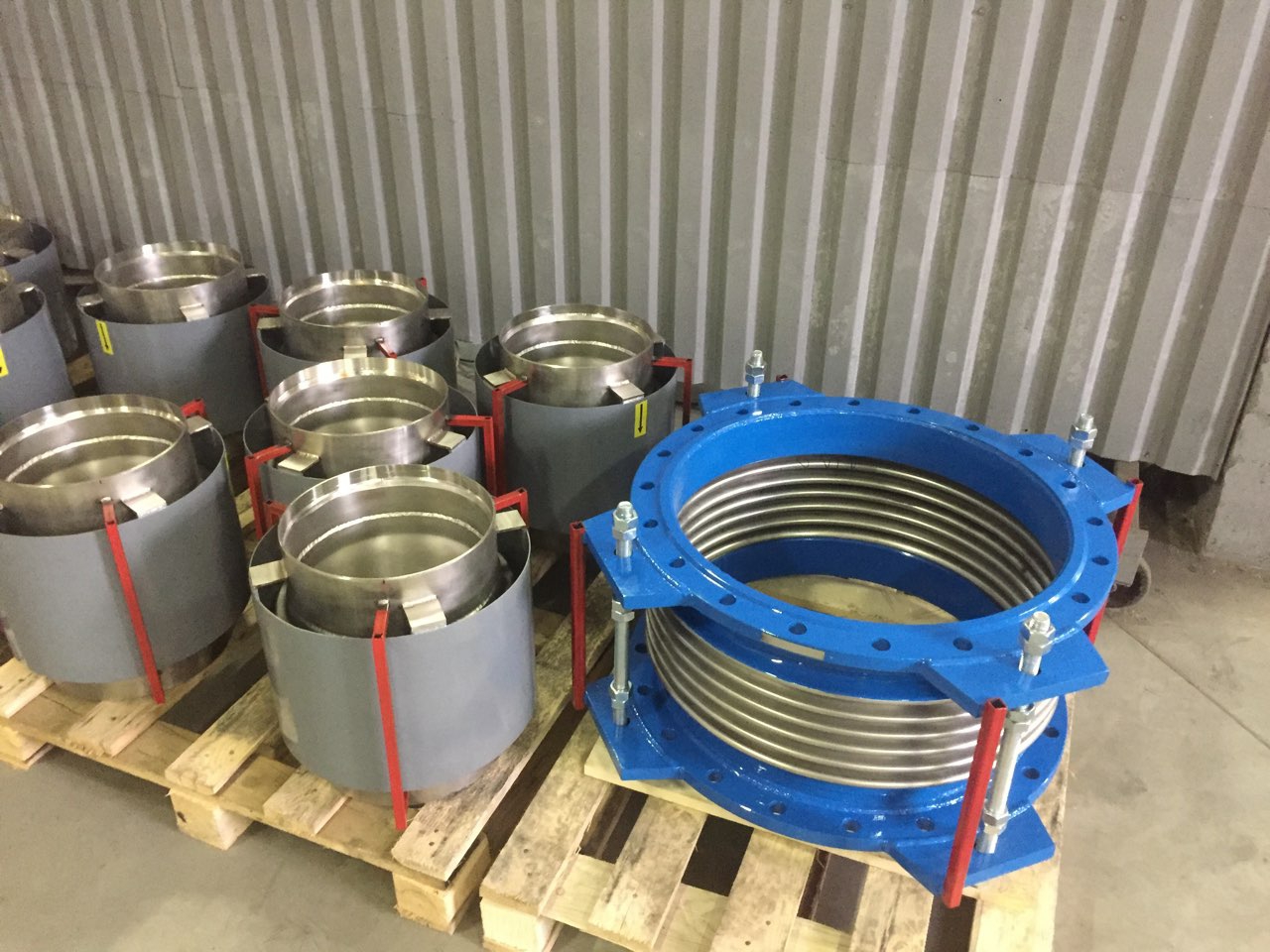

Основной элемент сильфонного компенсатора – металлическая, упругая, осесимметричная, гофрированная оболочка, называемая сильфоном. Сильфон играет самую важную роль в обеспечении надежности компенсатора, поэтому для его изготовления должна применяться стальная лента с гарантированными химическими и механическими свойствами.

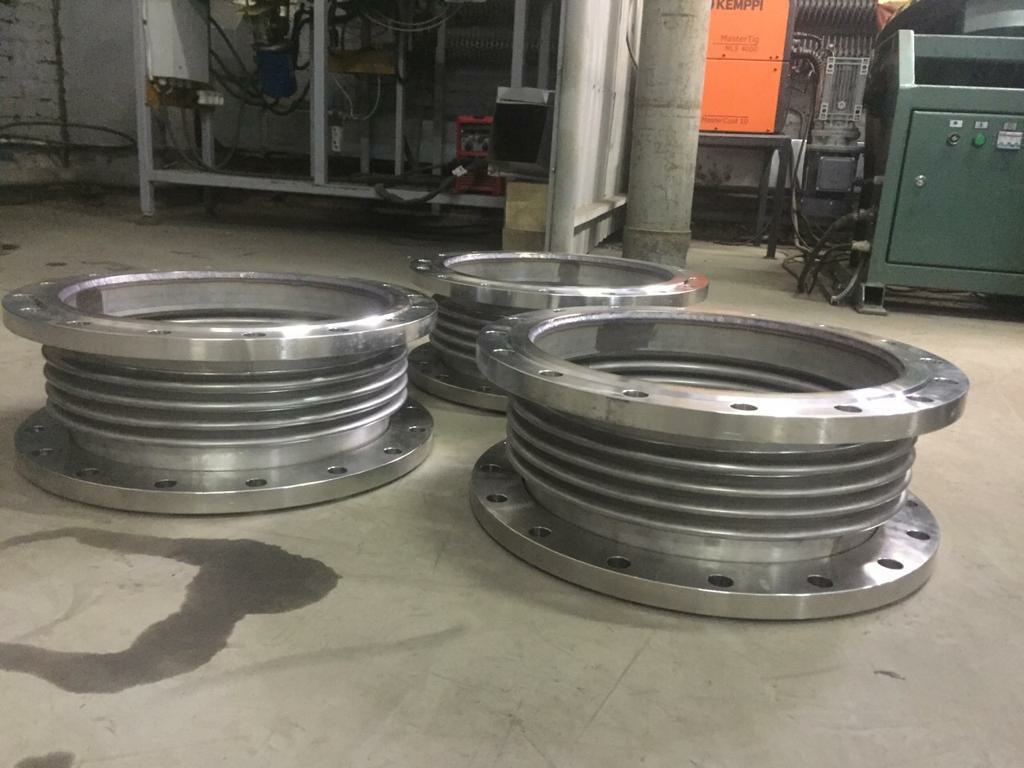

Современные сильфонные компенсаторы состоят из нескольких тонких слоев нержавеющей стали, которые формируются в сильфон при помощи гидравлической или обычной прессовки. Многослойные компенсаторы нейтрализуют воздействие высокого давления и различного рода вибраций, не вызывая при этом реакционных сил, которые в свою очередь провоцируются деформацией.
Количество и толщина слоев сильфона зависят от рода и типа смещений, которые предстоит компенсировать, а также и от силы давления, которой будет подвергнут компенсатор. Производство многослойных компенсаторов позволило решить проблему соотношения толщины материала и гибкости сильфона. Срок эксплуатации компенсатора напрямую зависит от толщины используемого материала - чем толще материал, тем меньше срок эксплуатации. Для того чтобы достичь наибольшей гибкости компенсатора, сильфон производится из довольно тонкого материала. Способность компенсировать механические и температурные расширения и вибрации, возникающие в процессе эксплуатации трубопроводных систем, напрямую зависит от гибкости сильфона, и поэтому гибкость является неотъемлемым элементом компенсатора.
Однако некоторые производители, желая снизить конечную стоимость изделия, производят внешние слои сильфона из дешевых марок стали. В этом случае срок эксплуатации сильфона резко снижается – всего до 4 - 5 лет. Поэтому для обеспечения гарантированного срока эксплуатации сильфон должен быть изготовлен из качественных коррозиеустойчивых сортов стали. Например, слои сильфона компенсатора HeatComp (производитель – датская компания Belman) сделаны из стали марки 10Х17Н13М2Т. Такая сталь устойчива к содержащимся в воде хлоридам (которые применяются для очистки воды) и другим агрессивным элементам, и, следовательно, такой компенсатор в российских условиях прослужит дольше, чем любой другой. В большинстве случаев срок службы таких компенсаторов равен сроку службы самого трубопровода (20-30 лет).
Немаловажным фактором при выборе сильфонных компенсаторов становится удобство монтажа этих устройств. Например, некоторые производители оснащают компенсаторы патрубками под приварку, которые выполнены из нержавеющей стали. Но выполнить в условиях стройки качественную сварку нержавеющей стали с трубой, сделанной из углеродистой стали, практически невозможно. Поэтому патрубки сильфонного компенсатора должны быть сделаны из качественной углеродистой стали, либо они должны иметь резьбовые соединения для жесткой фиксации компенсатора к ответному фланцу трубопровода. Такой вид закрепления позволяет обеспечить разъемное соединение элементов трубопровода и быструю их замену.

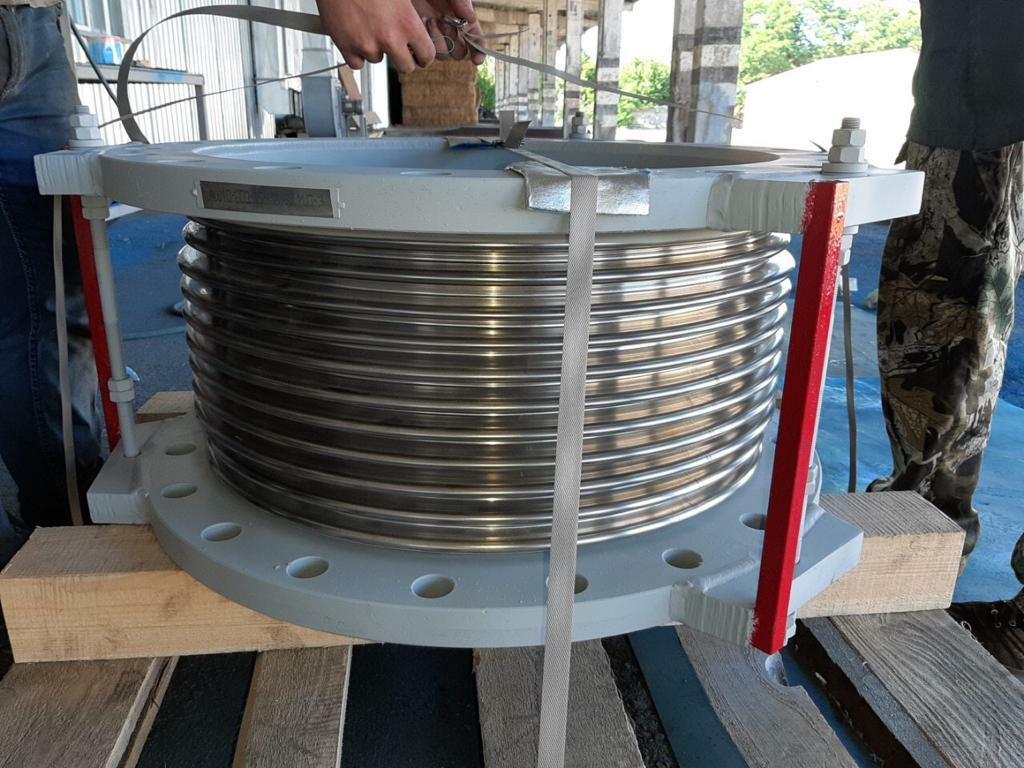

Кроме того, для установки компенсаторов в трубопроводную систему требуются специальные устройства. Чтобы облегчить монтаж компенсаторов в условиях стройки, ряд производителей, и, в частности, Belman, поставляют компенсаторы уже полностью подготовленными ("растянутыми") к установке в систему отопления.
Зачастую компенсаторы под воздействием изгибающего или вращающегося моментов, возникающих в процессе монтажа, либо при эксплуатации, теряют прочность. Для предотвращения перекручивания в некоторых моделях компенсаторов (среди которых упоминавшийся выше HeatComp) устанавливается ограничитель на защитном кожухе, защищающий сильфон от перекручивания и перенагрузок, что продлевает срок его эксплуатации.
Защитный кожух сильфона – ещё одна отличительная особенность качественного компенсатора. Благодаря этому, сильфон надежно защищен от агрессивной внешней среды и недостаточно высокой квалификации обслуживающего персонала - при монтаже изделия во время приварки к трубопроводу частицы раскаленного металла не повредят сильфон. Кроме того, качественный компенсатор обязательно оснащается внутренним защитным патрубком, который защищает сильфон от воздействия различных примесей и посторонних объектов, которые могут оказаться в воде, и способствует предотвращению вибраций, провоцируемых поточной рабочей средой.
Сколько нужно компенсаторов для системы отопления современного многоэтажного дома? Компания Belman приводит следующие данные для своего компенсатора HeatComp: обладая достаточной компенсирующей способностью (осевой ход при сжатии – 35мм), устройство способно компенсировать температурные деформации трубы длиной 30 метров (при температуре теплоносителя 90°С), что соответствует 10-ти этажному зданию. А, согласно общепринятым расчетам, для компенсации удлинений трубы системы отопления 20-ти этажного дома потребуется два компенсатора HeatComp. Компенсаторы такого типа пригодны для установки как на стальные, так и на металлопластиковые трубы, столь популярные в последнее время.
Применение в трубопроводах систем отопления современных сильфонных компенсаторов вместо тех решений, которые применялись до сих пор, позволяет обеспечить долговечность эксплуатации системы отопления высотного дома и сводит к минимуму затраты не ее обслуживание.
