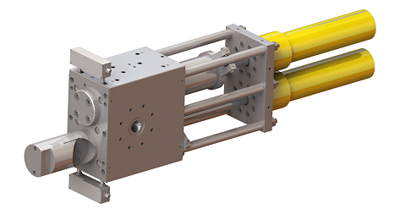

Устройство смены фильтра Maag Pump Systems с интегрированным перепускным клапаном основано на проверенной конструкции с двумя поршнями, которая функционирует без дополнительных уплотнений, один из поршней применяется для запуска. Эта конструкция идеально подходит для процессов, в которых расплав на старте (например, в двойных экструдерах) или материал должен нагнетаться. На стороне входа реологически оптимизированные каналы потоков разделяют поток расплава поровну в полости фильтра. При запуске производственной линии один из поршней перекрывает поток внутри корпуса фильтра, а другой остается в положении запуска. Таким образом, расплав направляется из устройство через отверстие в корпусе, пока расплавленная пластмасса не достигнет нужного качества. Затем два поршня сдвигаются в рабочее положение и расплав фильтруется. Для замены фильтров каждый поршень последовательно выдвигается из корпуса с помощью гидравлического цилиндра. После замены фильтров поршень возвращается в рабочее положение таким же образом. Простой и эффективный процесс вентиляции предотвращает попадание воздуха в поток расплава. Во время процедуры быстрой замены фильтра расплав продолжает течь через другой поршень, таким образом обеспечивается непрерывная работа системы.
Преимущества устройства смены фильтра для экструдера CSC-DV:
Экономичная функция запуска.
Простая эксплуатация и несложная замена фильтров.
Высокая эксплуатационная надежность.
Короткое время взаимодействия материалов.
Режим эксплуатации без протечек.
Низкое потребление давления.
Геометрия каналов без мертвого пространства.
Области применения устройства смены фильтра для экструдера CSC-DV:
Плоская пленка.
Пенопленка.
Пленка, полученная экструзией с раздувкой.
Пластины (листы).
Трубы.
Профили.
Формовка выдуванием.
Волокно.
Грануляция.
Переработка.
Смешивание.
Ограничения по эксплуатации устройства смены фильтра для экструдера CSC-DV: - Температура: до 350° C. - Рабочее давление: 500 бар. - Разность давления: до 100 бар.
Технические характеристики устройства смены фильтра для экструдера CSC-DV: - Диаметр экрана: 30 - 508 мм. - Площадь фильтрации: 14 – 4052 см2. - Крепление: компактные размеры крепежа, возможны все положения. - Технология: проверенная конструкция без уплотнений с двумя поршнями.
Дополнительное оборудование:
Адаптеры соединений.
Опоры.
Система управления.
Распределительные решетки.
Защитные устройства.
Экран высокого давления, макс. дифф. давление 300 бар.
Опции:
Масляное, паровое или охлаждение жидкостью.
Версии для высокого давления до 1000 бар.
Версия для высокой температуры до 450° C.
Хромированные, никелированные или со специальным покрытием каналы.
Конструкция из нержавеющей стали.
Распределительная решетка высокого давления, макс. разница давления 300 бар.
Дополнительные конструкции устройства смены фильтра для экструдера CSC-DV: - Опция промывки обратным потоком. - Свечевой фильтр. - Двойные полости. - Сторона входа.
Сторона выхода Поршни в положении запуска (перепуска), расплав перенаправляется.

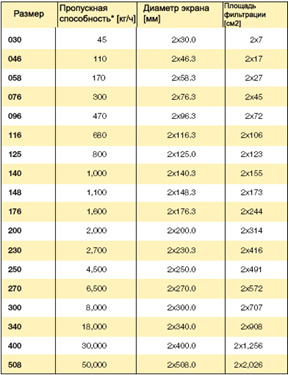

*в зависимости от вязкости, размера фильтра и степени загрязнения
