Винторулевые колонки (ВРК) для судов

винторулевая колонка, винто рулевая колонка, врк судов

Компания «Кронштадт» предлагает винторулевые колонки для судов различных типов, назначения и водоизмещения. Наши специалисты сотрудничают с лучшими разработчиками и производителями пропульсивных систем и готовы индивидуально подойти к задачам выбора судового оборудования для ваших проектов.

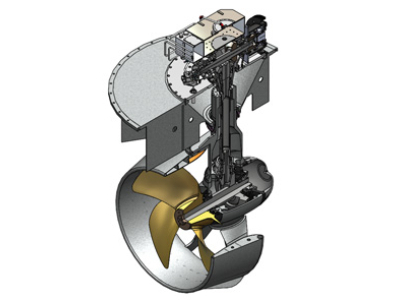

Устройство винто-рулевой колонки

Винто-рулевая колонка судна представляет собой гребной винт, установленный на азимутальной поворотной конструкции. Система совмещает функции пропульсивного движителя и рулевого устройства, обеспечивая судну отличную маневренность и точное позиционирование при швартовке, выходе из порта и проведении различных работ и операций на море.

Винто-рулевые колонки для судов различаются по типу трансмиссии и расположению двигателя относительно гребного винта. В настоящее время в судостроении применяются три конструктивные схемы:

  • с двигателем над колонкой и вертикальной трансмиссией;
  • с двигателем спереди или сбоку от колонки и горизонтальной трансмиссией;
  • с двигателем, расположенном непосредственно в колонке.

Винторулевые колонки с вертикальной трансмиссией

В винотрулевой колонке с вертикальной схемой, называемой L-drive, двигатель находится внутри корпуса судна над колонкой, а вал трансмиссии входит в нее вертикально и связан с гребным валом посредством одной угловой зубчатой передачи. Главное преимущество такой схемы в меньшем количестве промежуточных звеньев, обуславливающем лучшую надежность конструкции. Но ее использование ограничено тем, что мощный, тяжелый и крупногабаритный двигатель не всегда можно разместить над винторулевой колонкой.

ВРК судов с горизонтальной трансмиссией

В ВРК судов с горизонтальным расположением трансмиссии (Z-drive) двигатель также расположен в судовом корпусе, но его вал входит в ВРК судна горизонтально, а крутящий момент передается на винт с помощью двух угловых передач и промежуточного вертикального вала. Горизонтальная схема дает полную свободу в компоновке судна и расположении двигателя, но из-за большей сложности она по надежности несколько уступает вертикальной.

Конструкции с расположением двигателя внутри винто-рулевой колонки

Существуют схемы с расположением двигателя непосредственно в винто-рулевой колонке, которые применяются в маломерных судах. Кроме того, есть конструкции, в которых винто-рулевая колонка вместе с двигателем заключены в гондолу с пропускными каналами, располагаемую под корпусом судна. Но они обычно используются не как основные ходовые движители судна, а в качестве подруливающих устройств, и имеют гидравлический или электрический двигатель.

Элементы ВРК и сопутствующее оборудование судов

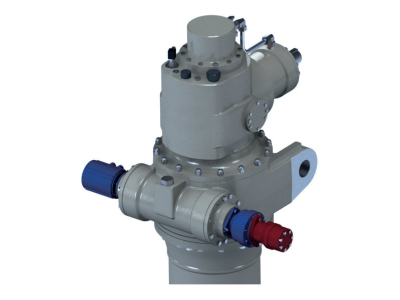

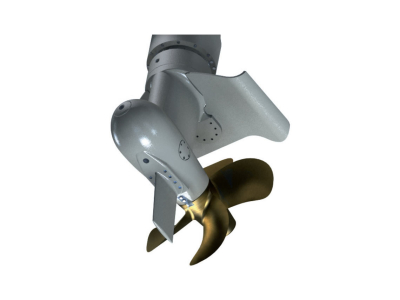

Оборудование для винто-рулевых колонокОтдельные типы систем ВРК могут быть оборудованы разными узлами и дополнительными опциональными устройствами. Специальный упор-плавник, расположенный под винтом, защищает его от ударов о камни и грунт на мелководье. Червячный привод механизма поворота имеет компактные размеры, особенно при использовании гидропривода, и идеален для монтажа на внешних палубах. Цилиндрические зубчатые передачи с двумя приводными двигателями применяются для крупных морских судов или для монтажа в шахтных колодцах.

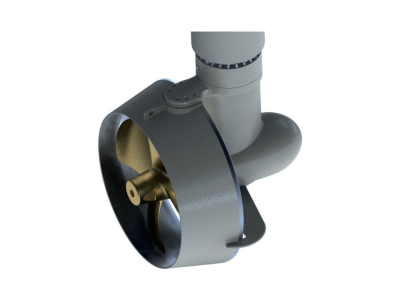

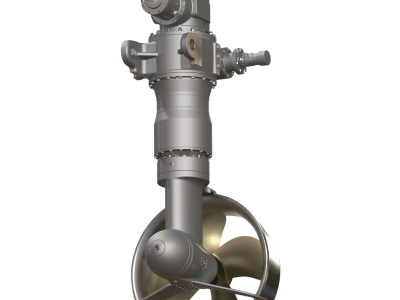

Цилиндрические кольца-сопла, окружающие гребной винт ВРК судна

  • защищают от повреждений винт и объекты, находящиеся в воде;
  • увеличивают тягу и КПД;
  • снижают уровень шума и вибрации.

В зависимости от потребностей проекта компания «Кронштадт» предлагает широкий выбор систем управления ВРК для дизельного, гидравлического и электрического ходового двигателя с регулируемой скоростью. Количество панелей управления и интерфейсов к другим системам мониторинга определяется в соответствии с индивидуальными требованиями заказчика.

Технические характеристики ВРК, поставляемых компанией «Кронштадт»

Тип

Мощность

Входные обороты

Обороты винта

Макс. D винта

Вес

5A

50 кВт

1800 – 2400 об/мин

1350 об/мин

420 мм

65 кг

5B

50 кВт

1000 – 1500 об/мин

1350 об/мин

420 мм

78 кг

8A

80 кВт

1600 – 2200 об/мин

1055 об/мин

580 мм

115 кг

8B

80 кВт

900 – 1500 об/мин

1055 об/мин

580 мм

138 кг

10A

100 кВт

1600 – 2200 об/мин

926 об/мин

660 мм

190 кг

10B

100 кВт

900 – 1500 об/мин

926 об/мин

660 мм

128 кг

15A

150 кВт

1600 – 2200 об/мин

836 об/мин

800 мм

280 кг

15B

150 кВт

900 – 1500 об/мин

836 об/мин

800 мм

336 кг

20A

200 кВт

1500 – 2000 об/мин

728 об/мин

920 мм

365 кг

20B

200 кВт

800 – 1200 об/мин

728 об/мин

920 мм

438 кг

25A

250 кВт

1500 – 2000 об/мин

640 об/мин

1050 мм

1170 кг

25B

250 кВт

800 – 1200 об/мин

640 об/мин

1050 мм

1405 кг

30A

300 кВт

1500 – 2000 об/мин

556 об/мин

1150 мм

1370 кг

30B

300 кВт

800 – 1200 об/мин

556 об/мин

1150 мм

1645 кг

35A

350 кВт

1500 – 2000 об/мин

522.5 об/мин

1230 мм

1735 кг

35B

350 кВт

800 – 1200 об/мин

522.5 об/мин

1230 мм

2082 кг

40A

400 кВт

1200 – 1800 об/мин

489 об/мин

1320 мм

2100 кг

40B

400 кВт

600 – 1000 об/мин

489 об/мин

1320 мм

2520 кг

50A

500 кВт

1200 – 1800 об/мин

436 об/мин

1480 мм

2500 кг

50B

500 кВт

600 – 1000 об/мин

436 об/мин

1480 мм

2750 кг

60A

600 кВт

1200 – 1800 об/мин

407 об/мин

1620 мм

2800 кг

60B

600 кВт

600 – 1000 об/мин

407 об/мин

1620 мм

3080 кг

75A

750 кВт

1200 – 1800 об/мин

408.6 об/мин

1800 мм

4500 кг

75B

750 кВт

600 – 1000 об/мин

408.6 об/мин

1800 мм

4950 кг

90A

900 кВт

1200 – 1800 об/мин

380 об/мин

2000 мм

6000 кг

90B

900 кВт

600 – 1000 об/мин

380 об/мин

2000 мм

6600 кг

110A

1105 кВт

1200 – 1800 об/мин

360 об/мин

2200 мм

7000 кг

110B

1105 кВт

600 – 1000 об/мин

360 об/мин

2200 мм

7700 кг

130A

1325кВт

1200 – 1800 об/мин

307 об/мин

2400 мм

18000 кг

130B

1325 кВт

600 – 1000 об/мин

307 об/мин

2400 мм

18000 кг

150A

1500 кВт

1200 – 1800 об/мин

278 об/мин

2550 мм

20000 кг

150B

1500 кВт

600 – 1000 об/мин

278 об/мин

2550 мм

20000 кг

170A

1765 кВт

1000 – 1600 об/мин

256 об/мин

2750 мм

22000 кг

170B

1765 кВт

550 – 900 об/мин

256 об/мин

2750 мм

22000 кг

190A

1912 кВт

1000 – 1600 об/мин

246 об/мин

2900 мм

24000 кг

190B

1912 кВт

550 – 900 об/мин

246 об/мин

2900 мм

24000 кг

220A

2206 кВт

1000 – 1600 об/мин

226 об/мин

3100 мм

28000 кг

220B

2206 кВт

550 – 900 об/мин

226 об/мин

3100 мм

28000 кг

260A

2600 кВт

1000 – 1600 об/мин

213 об/мин

3400 мм

41000 кг

260B

2600 кВт

550 – 900 об/мин

213 об/мин

3400 мм

41000 кг

300A

3000 кВт

1000 – 1600 об/мин

198 об/мин

3650 мм

53000 кг

300B

3000 кВт

550 – 900 об/мин

198 об/мин

3650 мм

53000 кг

Фотогалерея
