Осевые, угловые, сдвиговые и универсальные сильфонные компенсаторы. Характеристики и применение

Сильфонные компенсаторы имеют малые габариты и могут устанавливаться в любых местах трубопроводов при любых методах его прокладки, что помогает избегать возведения специальной камеры и не требует никакого обслуживания в течение всего срока эксплуатации, который, как правило, совпадает со сроками службы трубопровода.

Благодаря использованию качественных нержавеющих сталей при производстве сильфона, сильфонное оборудование можно использовать в жестких условиях эксплуатации в диапазонах температуры от -273 (полный ноль) до 1000°С, при этом компенсатор будет надежно работать при любых давлениях от абсолютного вакуума до 100 атм.

Сильфонные компенсаторы делят на виды по характеристикам: размер компенсатора, давление и вид сдвигов в трубах (сдвиговые, угловые и осевые). По этим критериям выделяются следующие виды: сдвиговые, осевые, угловые и универсальные.

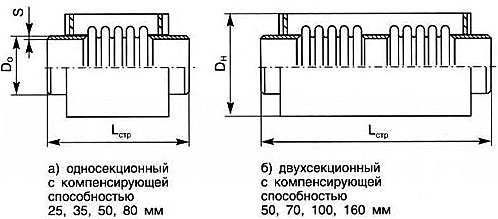

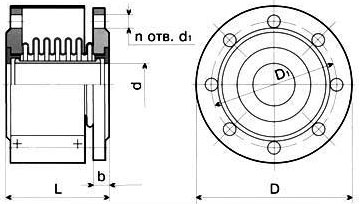

Осевые сильфонные компенсаторы

Осевые сильфонные компенсаторы способны воспринимать и компенсировать перемещение вдоль оси. Конструкция часто включает внешние защитные кожухи, внутренние направляющие экраны, несколько видов присоединительной арматуры, ограничитель осевых ходов, устройство для предварительных натяжений.

Сдвиговые сильфонные компенсаторы

Сдвиговые сильфонные компенсаторы могут воспринимать и компенсировать поперечное перемещение, сдвиг по отношению к своей оси. Их основным преимуществом является их ограничение от осевых растяжений. В конструкцию входит ограничительная и направляющая тяга, трос, опорный фланец. Кроме того, сдвиговые сильфонные компенсаторы позволяют устанавливать специальный защитный кожух и направляющий внутренний экран. Для крепления в трубопроводах используют различную присоединительную арматуру.

Угловые (поворотные) сильфонные компенсаторы

Угловые (поворотные) сильфонные компенсаторы способны воспринимать и компенсировать угловое отклонение оси на определенные углы. Их конструкция исключает осевые растяжения или сжатия и сдвиги при помощи специальной ограничительной и направляющей тяги и шарниров. Они позволяют устанавливать специальные защитные кожухи и внутренние направляющие экраны.

Универсальные сильфонные компенсаторы

Универсальные сильфонные компенсаторы обладают способностью к восприятию комбинации их различных видов перемещения и предназначены для компенсаций осевого, углового и сдвигового перемещения трубопроводов. Они могут иметь направляющую арматуру для регулировки величины ходов перемещений компенсаторов, внутренние экраны и защитный кожух для защиты сильфонов от внешнего воздействия и присоединительную арматуру для креплений к трубопроводам или оборудованию.
