Тканевые компенсаторы LBH

Наш официальный партнер – компания LBH (Дания) производит широкий модельный ряд стандартных тканевых компенсаторов для газоходов, а также специальные конструкции, изготовленные на заказ по вашему техническому заданию – от простых сильфонов для систем вентиляции до многослойных тканевых фланцевых компенсаторов дымовых газов для газовых турбин.

Категории тканевых компенсаторов LBH

Ассортимент тканевых компенсаторов этого производителя включает 26 стандартных типов пяти различных категорий. Они охватывают большой диапазон технических условий, которые могут быть приведены в соответствие с особыми требованиями. Температурный режим колеблется от -50°C до 1000°C, а давление — от -50 кПа до 50 кПа.

  • LN - тканевые компенсаторы для систем чистого воздуха
  • MN - для дымовых газов с невысокой концентрацией кислот и работы с ограниченными механическими нагрузками
  • RN - для дымовых газов с высоким содержанием кислот и работы в тяжелых механических условиях
  • HD - для применений, требующих оптимальной стойкости к химическим и механическим воздействиям
  • GTX - для применения в газовых турбинах

Тканевые компенсаторы для турбин LBH GTX

Компенсаторы выхлопных газов для газовых турбин производятся в различных конструкциях рам и из тканевых материалов трех видов.

  • Ткань GTX-A используется в компенсаторах с плавной скоростью потока и отсутствием резких скачков давления. Такие узлы обычно устанавливают ниже по потоку турбины, после секций диффузора, где характеристики газового потока сглажены.
  • Ткань GTX-B способна выдерживать импульсы давления средней интенсивности. Компенсатор из такой ткани может быть установлен на выпускных секциях байпаса или непосредственно за секциями диффузора.
  • Ткань GTX-C рекомендуется для компенсаторов дымовых газов мощных турбин, в которых существуют пульсации высокого давления в условиях турбулентного потока.

Кроме трех стандартных типов компания производит тканевые компенсаторы GTX-D, включающие специально спроектированные для уменьшения простоев сборочные детали, и GTX-INCO-FLEX для систем с повышенными требованиями к безопасности.

Температурные характеристики тканевых компенсаторов LBH

Комплект поставки тканевых компенсаторов для газоходов и газовых турбин

Компенсаторы LBH поставляются нами готовыми к установке в воздуховоды. Гибкие компоненты и стальные детали предварительно собраны, что обеспечивает быструю и простую установку. Тканевые компенсаторы LBH могут поставляться без концевых элементов или с открытыми концами. В поставку включен полный монтажный комплект для закрытия компенсатора на месте.

Изоляционные валики доступны в большом количестве исполнений для разных эксплуатационных условий. Устанавливаемые в полости между внутренней втулкой и компенсатором изолирующие опоры снижают температурное воздействие на компенсатор и защищают его от повреждений. Металлические детали, такие как фланцы, внутренние втулки, спроектированы и изготовлены в соответствии с техническим заданием.

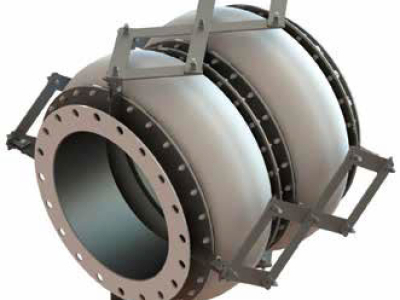

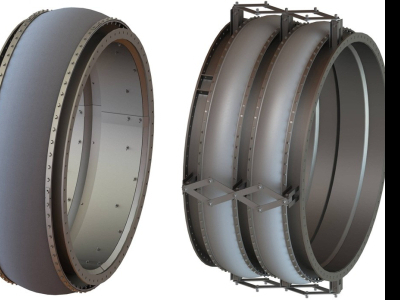

Фотогалерея
