Электрические якорно-швартовные лебедки «Кронштадт Машиностроение»

Name: Электрические якорно-швартовные лебедки — производство «Кронштадт Машиностроение»
Brand: Электрические якорно-швартовные лебедки «Кронштадт Машиностроение»
SKU: yakorno-shvartovnye-lebedki-elektroprivod
Availability: InStock

якорно-швартовная лебедка электрическая, электрическая якорно-швартовная лебедка, комбинированная судовая лебедка, якорная лебедка с электроприводом, швартовная лебедка с электроприводом, лебедка для якорной цепи, производство якорно-швартовных лебедок, лебедка Кронштадт Машиностроение, палубное оборудование РС

Электрическая якорно-швартовная лебедка объединяет функции работы с якорным устройством и швартовным канатом в одном палубном механизме или в согласованной компоновке. Компания «Кронштадт Машиностроение» проектирует и производит лебедки под параметры конкретного судна: калибр цепи, диаметр и длину каната, требуемое тяговое усилие, скорость выборки, количество рабочих органов, ограничения по габаритам и расположению оборудования на палубе.

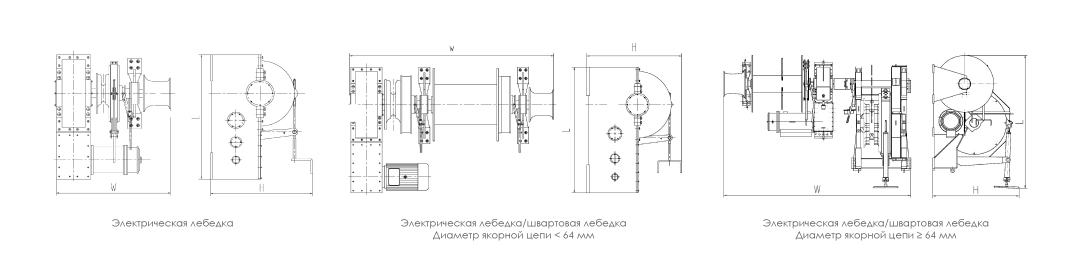

Компоновка якорно-швартовных лебедок

В зависимости от технического задания могут прорабатываться варианты с цепным колесом, канатным барабаном и дополнительными рабочими элементами. Задача проектирования — обеспечить необходимые режимы якорной и швартовной операции при удобном доступе к тормозам, приводам и зонам обслуживания. Для нового судна оборудование увязывается с проектной компоновкой, а при замене существующей лебедки учитываются присоединительные размеры и ограничения уже построенной палубы.

Технические характеристики якорно-швартовных лебедок с электроприводом

Калибр цепи, мм	Категория цепи, АМ: номинальная нагрузка, кН	Скорость травления якорной цепи, м/мин	Номинальная нагрузка, кН	Номинальная скорость барабана, м/мин	Диаметр троса, мм	Емкость барабана, м	Мощность двигателя, кВт	Габариты лебедки (Ш × В × Д, мм)
φ19/20,5/22	2 : 15,3/17,9/20,6 3 : 17,1/20/23	≥9	≤15	≤15	φ18	200	4,3/1,7	1345×1750×1130
φ24/26	2 : 24,5/28,7 3 : 27,4/32,1	≥9	≤20	≤15	φ20	200	6/2,5	1550×2050×1335
φ28/30	2 : 33,3/38,3 3 : 37,2/42,8	≥9	≤25	≤15	φ24	200	7,5/7,5/5	1620×2150×1335
φ32/34/36	2 : 43,5/49,1/55,1 3 : 48,6/54,9/61,6	≥9	≤35	≤15	φ32	200	11/11/7,5	1650×2200×1430
φ38/40/42	2 : 61,4/68/75 3 : 68,6/76/83,8	≥9	≤50	≤15	φ36	200	16/16/11	1670×2340×1485
φ44/46	2 : 82,3/90 3 : 92/100,5	≥9	≤75	≤15	φ40	200	22/22/16	1780×2680×1550
φ48/50/52	2 : 98/106,3/115 3 : 109,4/118,8/128,4	≥9	≤75	≤15	φ48	200	22/22/16	1850×2720×1600
φ54/56	2 : 124/133,3 3 : 138,5/149	≥9	≤100	≤15	φ48	200	30/30/22	1950×2900×1700
φ58/60	2 : 143/153 3 : 159,8/171	≥9	≤100	≤15	φ60	200	30/30/22	2250×3000×1750
φ62/64	2 : 163,4/174,1 3 : 182,6/194,6	≥9	≤150	≤15	φ60	200	45/45/30	2320×3180×1900
φ66/68	2 : 185,1/196,5 3 : 206,9/219,6	≥9	≤150	≤15	φ65	200	45/45/30	2450×3350×1900
φ70/73	2 : 208,3/226,5 3 : 232,8/253,1	≥9	≤150	≤15	φ65	200	45/45/30	3300×4200×1960
φ76/78	2 : 245,5/258,6 3 : 274,4/289	≥9	≤200	≤15	φ70	200	60/60/45	3640×5300×1990
φ81/83	2 : 278,8/292,8 3 : 311,6/327,2	≥9	≤200	≤15	φ70	200	60/60/45	3750×5300×2005
φ87/90/92	2 : 321,7/344,3/359,7 3 : 359,5/384,8/402	≥9	≤250	≤15	φ80	200	75/75/60	3900×5300×2250
φ95/97/100	2 : 383,6/399,9/425 3 : 428,7/446,9/475	≥9	≤290	≤15	φ80	200	85/85/70	4800×6100×2650

Быстрый запрос

Запросить стоимость электрической лебедки

Оперативно ответим и подберём оптимальное решение под ваши задачи.

Электропривод и регулирование скорости

Для электрического исполнения может применяться частотно-регулируемый привод с VFD. Такой подход позволяет управлять скоростью механизма в разных режимах, согласовывать пусковые характеристики с судовой сетью и формировать алгоритмы дистанционного управления. К поставке предлагаются морские лебедки с двумя частотно-регулируемыми двигателями и системой VFD, архитектура которых применима для высоконагруженных палубных механизмов.

Цепь и тяговые характеристики

Для электрических якорных лебедок диапазон диаметра якорной цепи составляет 30-156 мм, а максимальной тяговой нагрузки - 50-1000 кН. Данные параметры не являются фиксированным модельным рядом «Кронштадт Машиностроение»: они используются как технический ориентир. Фактический калибр цепи, усилие на барабане или цепном колесе, канатоемкость и скорость определяются расчетом по опросному листу и требованиям судового проекта.

Производство по требованиям проекта и РС

«Кронштадт Машиностроение» выпускает как серийные решения, так и оборудование индивидуального исполнения. Статус разработчика подтвержден кодом «РШТФ» по ГОСТ 2.201. Конструкторская проработка охватывает механическую часть, привод, тормозные устройства, защиту и управление. Лебедки проектируются и производятся с учетом требований РС; перечень сертификатов, испытаний и приемочной документации устанавливается для конкретного заказа.

Заказать разработку и производство

Направьте техническое задание через форму обратной связи или на наш e-mail. Наши специалисты проработают запрос, предложат компоновку и состав поставки и подготовят данные для включения оборудования в проект судна.
