Гидравлические якорно-швартовные лебедки «Кронштадт Машиностроение»

Гидравлическая якорно-швартовная лебедка предназначена для выполнения якорных и швартовных операций судов различного типа. Компания «Кронштадт Машиностроение» проектирует оборудование под конкретные эксплуатационные нагрузки, поэтому параметры механизма не ограничиваются одним типоразмером: рассчитываются рабочая тяга, тормозное усилие, скорость, калибр цепи, диаметр каната и канатоемкость.

Технические характеристики якорно-швартовных лебедок с гидравлическим приводом

Диаметр цепи, мм	Категория цепи, АМ: номинальная нагрузка, кН	Скорость травления якорной цепи, м/мин	Номинальная нагрузка на барабан, кН	Номинальная скорость вращения барабана, м/мин	Диаметр троса, мм	Емкость барабана, м	Электрическая мощность двигателя, кВт	Габариты лебедки (Ш × В × Д, мм)
φ19/20,5/22	2 : 15,3/17,9/20,6 3 : 17,1/20/23	≥9	≤15	≤15	φ18	200	7,5	1345×1750×1130
φ24/26	2 : 24,5/28,7 3 : 27,4/32,1	≥9	≤20	≤15	φ20	200	11	1550×2050×1335
φ28/30	2 : 33,3/38,3 3 : 37,2/42,8	≥9	≤25	≤15	φ24	200	15	1620×2150×1335
φ32/34/36	2 : 43,5/49,1/55,1 3 : 48,6/54,9/61,6	≥9	≤35	≤15	φ32	200	18,5	1650×2200×1430
φ38/40/42	2 : 61,4/68/75 3 : 68,6/76/83,8	≥9	≤50	≤15	φ36	200	30	1670×2340×1485
φ44/46	2 : 82,3/90 3 : 92/100,5	≥9	≤75	≤15	φ40	200	30	1780×2680×1550
φ48/50/52	2 : 98/106,3/115 3 : 109,4/118,8/128,4	≥9	≤75	≤15	φ48	200	37	1850×2720×1600
φ54/56	2 : 124/133,3 3 : 138,5/149	≥9	≤100	≤15	φ48	200	45	1950×2900×1700
φ58/60	2 : 143/153 3 : 159,8/171	≥9	≤100	≤15	φ60	200	55	2250×3000×1750
φ62/64	2 : 163,4/174,1 3 : 182,6/194,6	≥9	≤150	≤15	φ60	200	55	2320×3180×1900
φ66/68	2 : 185,1/196,5 3 : 206,9/219,6	≥9	≤150	≤15	φ65	200	62	2450×3350×1900
φ70/73	2 : 208,3/226,5 3 : 232,8/253,1	≥9	≤150	≤15	φ65	200	86	3300×4200×1960
φ76/78	2 : 245,5/258,6 3 : 274,4/289	≥9	≤200	≤15	φ70	200	95	3640×5300×1990
φ81/83	2 : 278,8/292,8 3 : 311,6/327,2	≥9	≤200	≤15	φ70	200	104	3750×5300×2005
φ87/90/92	2 : 321,7/344,3/359,7 3 : 359,5/384,8/402	≥9	≤250	≤15	φ80	200	127	3900×5300×2250
φ95/97/100	2 : 383,6/399,9/425 3 : 428,7/446,9/475	≥9	≤290	≤15	φ80	200	184	4800×6100×2650

Быстрый запрос

Запросить стоимость гидравлической лебедки

Оперативно ответим и подберём оптимальное решение под ваши задачи.

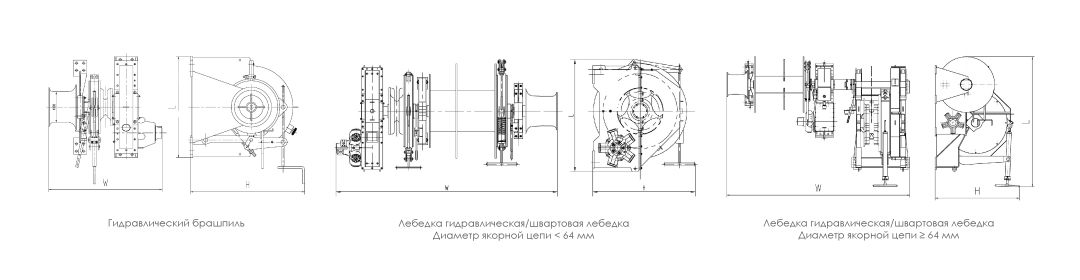

Варианты исполнения гидравлических якорно-швартовных лебедок

По техническому заданию прорабатывается состав рабочих узлов и их взаимное расположение. Возможны решения с цепным колесом и различным количеством канатных барабанов, отдельными тормозами и средствами фиксации. При проектировании учитываются зоны обслуживания, направление схода цепи и каната, высотные отметки, усилия на фундаменте и монтаж оборудования.

Гидравлический привод

Гидравлическое исполнение удобно для проектов, где требуется долгая работа на предельных нагрузках. Гидропривод обуспечивает плавность хода и защиту от перегрузок. Дополнительно согласовываются рабочее давление и расход, режимы пуска и торможения, требования к резервированию, локальное и дистанционное управление.

Для гидравлических якорных лебедок диапазон диаметров якорной цепи составляет 30-156 мм, а максимальная тяговая нагрузка - 50-1000 кН. Данные значения показывают диапазон задач, решаемых оборудованием. Возможно индивидуальное исполнение по условиям проекта.

Торможение, безопасность и управление

Для якорных и швартовных операций важны не только тяга и скорость, но и надежное удержание нагрузки. В проекте определяются тип тормозных устройств, требования к аварийному останову, контролю давления и состоянию привода. По необходимости предусматриваются датчики, конечные выключатели, местный пост и интерфейсы для дистанционного управления из судовой системы.

Проектирование и производство «Кронштадт Машиностроение»

В продуктовую линейку «Кронштадт Машиностроение» входят серийные и индивидуальные технологические решения. Код разработчика «РШТФ» присвоен в соответствии с ГОСТ 2.201. Технический департамент выполняет разработку палубных механизмов и связанных гидравлических систем. Якорно-швартовные лебедки проектируются и производятся с учетом требований РС; состав документации и приемочных процедур согласуется по проекту.

Гидравлическая лебедка под судовой проект

Для расчета направьте калибр якорной цепи, массу якоря и цепи, диаметр и длину швартовного каната, расчетную тягу, требуемые скорости, параметры имеющейся гидросистемы или требования к отдельной гидростанции, габаритные ограничения и данные по классификационному обществу. Специалисты компании «Кронштадт» подготовят компоновку, уточнят состав оборудования и сформируют предложение на изготовление якорно-швартовной лебедки с учетом условий эксплуатации вашего судна.
