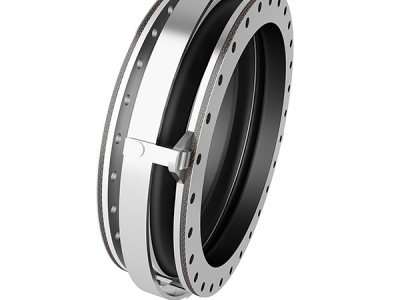

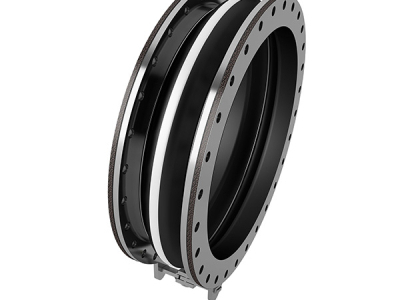

Резиновые шарнирные и карданные компенсаторы BIKAR BF-PPS
Характеристики:
Тип присоединения |
встроенные цельные фланцы |
Перемещения |
зависят от конструкции шарниров |
Макс. давление, бар |
125 |
Макс. рабочая температура, °C |
200 |
Макс. размер, мм |
4000 |
Шарнирные и карданные компенсаторы BF-PPS снабжены балочной системой, которая позволяет ограничивать плоскости, в которых требуется поглотить смещения, избегая перемещений в других плоскостях и нежелательных нагрузок на опоры трубопроводных систем.
Шарнирная конструкция компенсаторов BF-PPS/HI имеет два стержня и допускает только угловые перемещения в одной плоскости. Шарниры могут быть сконструированы так, чтобы допускались также некоторые осевые перемещения, но не боковые.
Карданные резиновые компенсаторы BF-PPS/GI имеют систему шарнирного соединения, состоящую из четырех стержней, расположенных через каждые 90 градусов, и работают в двух плоскостях.
Для изготовления резиновых фланцевых шарнирных и карданных компенсаторов серий BF-PPS/HI и BF-PPS/GI используются такие материалы, как пищевой и пероксидированный EPDM, нилтрил, гипалон, SBR, FKM-витон, силикон, что позволяет работать с различными средами, включая агрессивные, и выдерживать высокие температуры.
Сферы применения шарнирных и карданных компенсаторов BF-PPS/HI и GI
- Опреснительные установки
- Атомные электростанции
- Электростанции комбинированного цикла
- Нефтеперерабатывающие заводы
- Крупные насосные станции
Технические характеристики резиновых фланцевых компенсаторов BF-PPS/HI и GI
Тип присоединения
|
встроенные цельные фланцы
|
Поглощаемые перемещения
|
в зависимости от конструкции шарниров
|
Максимальное давление, бар
|
125
|
Максимальная рабочая температура, °C
|
200
|
Максимальный диаметр, мм
|
4000
|
Фотогалерея
