Двойные шарнирные компенсаторы
Характеристики:
Осевые перемещения |
Нет |
Боковые одноплоскостные |
Да |
Боковые многоплоскостные |
Условно |
Угловые одноплоскостные |
Да |
Угловые многоплоскостные |
Нет |
Двойные металлические шарнирные компенсаторы MACOGA (Испания) серий MWY и MFY предназначены для поглощения боковых и угловых перемещений только в одной плоскости. Двойные шарнирные компенсаторы серий MWK и MFK предназначены для поглощения боковых движений в любом направлении и угловых движений только в одной плоскости.
Они состоят из двух сильфонов, соединенных соединительной трубой и снабженных сварочными концами или фланцами, а также двойной шарнирной системой. Шарнирные механизмы спроектированы таким образом, чтобы выдерживать нагрузки и давление.
Серия MWY
Двойной шарнирный компенсатор MWY со сварными концами.

Серия MFY
Двойной шарнирный компенсатор MFY с фланцами.

Серия MWK
Двойной шарнирный компенсатор MWK со сварными концами и универсальной системой двойных шарнирных опор.

Серия MFK
Двойной шарнирный компенсатор MFK с фланцами и универсальной системой двойных шарнирных опор.

Применение компенсаторов для разных типов перемещений
Тип перемещений
|
Возможность использования
|
Осевые
|
Нет
|
Боковые одноплоскостные
|
Да
|
Боковые многоплоскостные
|
Только серии MWK и MFK
|
Угловые одноплоскостные
|
Да
|
Угловые многоплоскостные
|
Нет
|

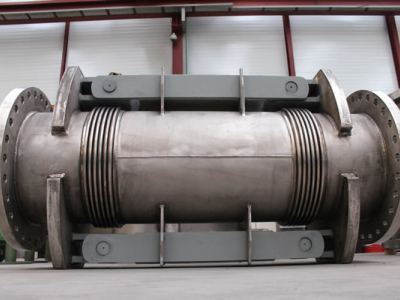

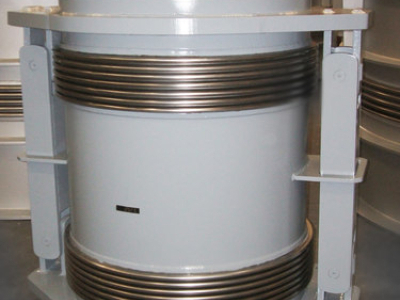

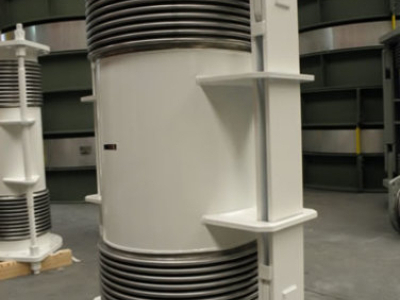

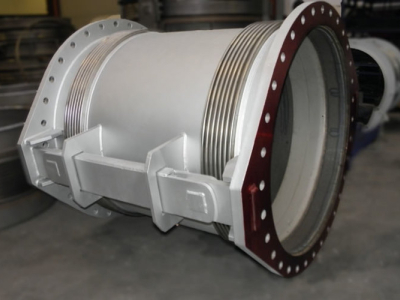

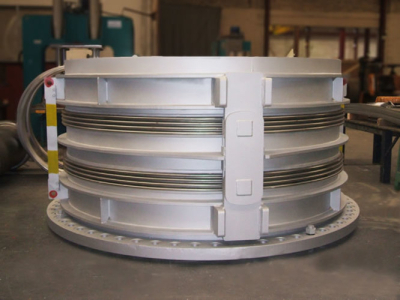

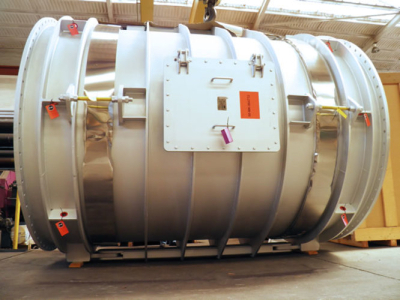

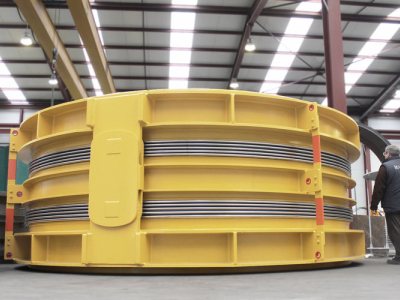

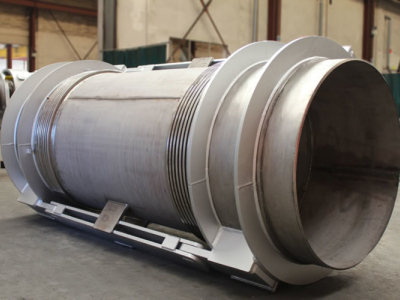

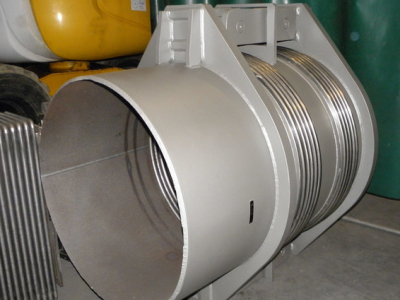

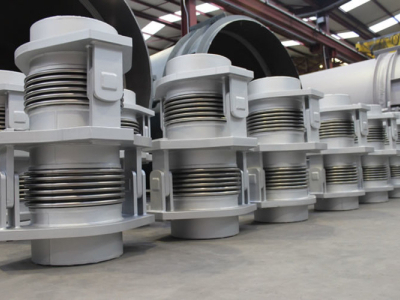

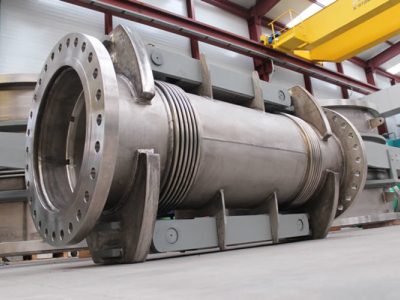

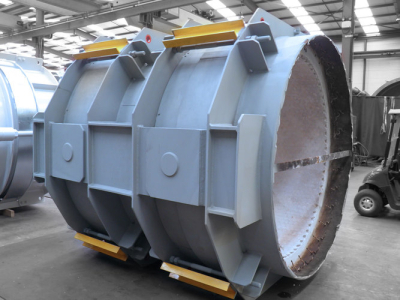

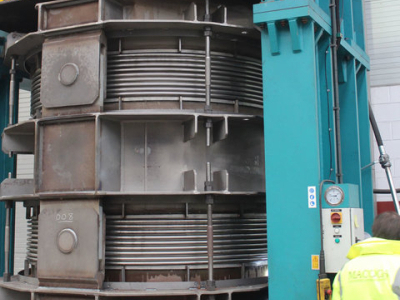

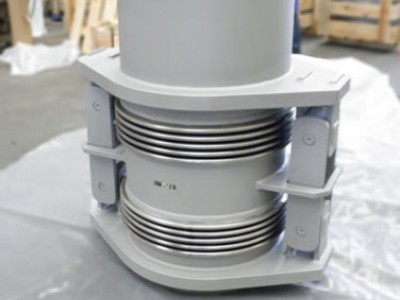

Фотогалерея
