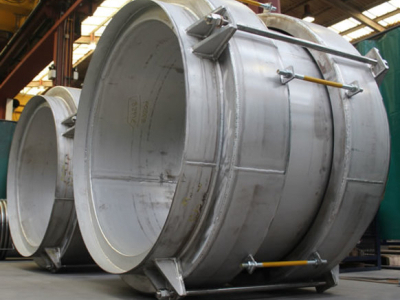

Компенсаторы внешнего давления

Характеристики:

Осевые перемещения	Да
Боковые одноплоскостные	Условно
Боковые многоплоскостные	Условно
Угловые одноплоскостные	Условно
Угловые многоплоскостные	Условно

Все модели

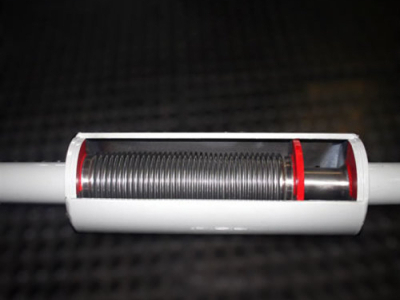

Компенсаторы внешнего давления серии MEP спроектированы таким образом, что давление жидкости действует снаружи сильфонов.

Эта модель используется в случаях высокого давления и большого осевого сжатия и растяжения. Под внешним давлением сильфон сохраняет свою форму и может быть изготовлен практически любой длины.

При использовании компенсаторов под внутренним давлением при больших перемещениях систему следует разделять на подразделы, так как осевые компенсаторы под внутренним давлением имеют тенденцию становиться нестабильными при большой длине. Использование компенсаторов с сильфоном под внешним давлением допускает большие перемещения, поскольку внешнее давление стабилизирует сильфон.

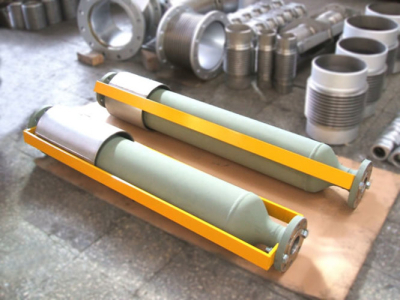

Серия MEP - осевой неразгруженный компенсатор с внешним нагружением

Сбалансированные внешним давлением компенсаторы MEP предназначены для поглощения осевых перемещений, вызванных внутренним давлением.

Применение компенсаторов для разных типов перемещений

Тип перемещений	Возможность использования
Осевые	Да
Боковые одноплоскостные	Ограниченное использование
Боковые многоплоскостные	Ограниченное использование
Угловые одноплоскостные	Ограниченное использование
Угловые многоплоскостные	Ограниченное использование
