Односильфонные компенсаторы без стяжных шпилек
Характеристики:
Осевые перемещения |
Да |
Боковые одноплоскостные |
Да |
Боковые многоплоскостные |
Да |
Угловые одноплоскостные |
Да |
Угловые многоплоскостные |
Да |
Односильфонные компенсаторы без стяжных шпилек серий MWA, MFA, MFG, MTI, MTE и MQP выполнены из одного сильфонного элемента с концевыми соединениями.
Независимо от аксессуаров, таких как вкладыши и крышки, эти модели сильфонных компенсаторов поглощают все типы перемещений на любой длине трубопровода, но в основном используются для поглощения осевых перемещений.
Они не ограничивают силу давления и нагрузки, поэтому при их использовании должны быть предусмотрены соответствующие анкеры и направляющие, и их можно использовать только в системах трубопроводов, которые включают правильно спроектированные элементы для выравнивания труб.
Серия MWA - сильфонные компенсаторы под приварку
Этот тип осевого компенсатора состоит из одного сильфона, снабженного сварочными концами.

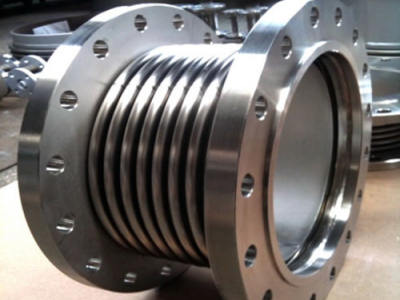

Серия MFA - сильфонные компенсаторы фланцевые (фиксированные)
Металлические компенсаторы этой серии состоят из одного сильфона, оснащенного неподвижными фланцами.

Серия MFG - сильфонные компенсаторы фланцевые (свободные)
Компенсаторы этого типа состоят из одного сильфона, оснащенного плавающими фланцами.

Серия MTE - сильфонные компенсаторы с соединительной резьбой (наружная)
Этот тип компенсатора состоит из одного сильфона, оснащенного внешней резьбой BSP или NPT.

Серия MTI - сильфонные компенсаторы с соединительной резьбой (внутренняя)
Осевые компенсаторы этой серии состоят из одного сильфона, оснащенного внутренней резьбой BSP или NPT.

Серия MQP - сильфонные компенсаторы с цельнотянутыми патрубками
Металлические компенсаторы серии MQP предназначены для систем кондиционирования воздуха, отопления и вентиляции.

Применение компенсаторов для разных типов перемещений
Тип перемещений
|
Возможность использования
|
Осевые
|
Да
|
Боковые одноплоскостные
|
Да
|
Боковые многоплоскостные
|
Да
|
Угловые одноплоскостные
|
Да
|
Угловые многоплоскостные
|
Да
|

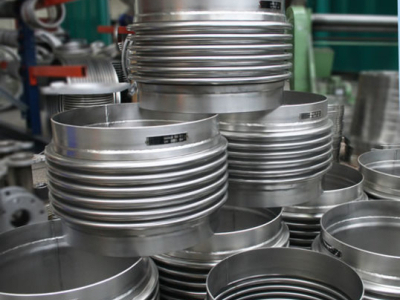

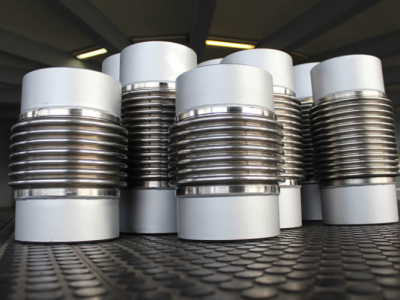

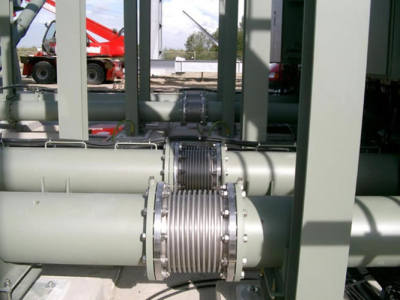

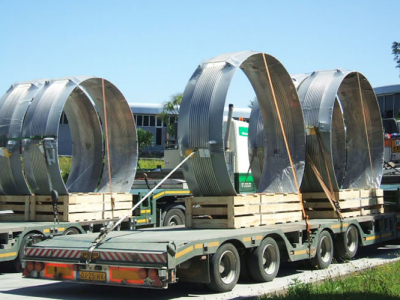

Фотогалерея
