Прямоугольные компенсаторы
Характеристики:
Осевые перемещения |
Да |
Боковые одноплоскостные |
Условно |
Боковые многоплоскостные |
Условно |
Угловые одноплоскостные |
Условно |
Угловые многоплоскостные |
Условно |
Прямоугольные компенсаторы серий MRU, MRW и MRV, независимо от аксессуаров, таких как вкладыши и крышки, поглощают все движения на любой длине трубопровода, но в основном используются для поглощения осевых перемещений.
Они не ограничивают давление, поэтому в конструкциях трубопроводов должны быть предусмотрены соответствующие анкеры и направляющие.
Серия MRU- прямоугольный компенсатор с U- образной линзой и скругленными углами
Прямоугольный компенсатор MRU с U-образными изгибами и скругленным углом. Одна или несколько извилин для низкого и среднего давления и полного вакуума. Соединительные элементы доступны либо с фланцами, либо со сварными концами.

Серия MRW - прямоугольный компенсатор с V- образной линзой и соединением угловой части в камеру
Прямоугольный компенсатор MRW с V-образными изгибами и прямым углом камеры. Эта модель характеризуется формой своего углового типа камеры и V-образной сверткой. Он очень гибкий и используется в системах низкого давления и вакуума. Соединительные элементы доступны либо с фланцами, либо со сварными концами.

Серия МРВ - прямоугольный компенсатор с V- образной линзой и соединением угол в угол
Прямоугольный компенсатор МРВ с V-образными извилинами и торцевым углом. Эта модель характеризуется формой угла типа митры и V-образной сверткой. Угол может быть как одинарным, так и двойным. Соединительные элементы доступны либо с фланцами, либо со сварными концами.

Применение компенсаторов для разных типов перемещений
Тип перемещений
|
Возможность использования
|
Осевые
|
Да
|
Боковые одноплоскостные
|
Боковые перемещения могут быть поглощены с помощью конструкции с двумя сильфонами
|
Боковые многоплоскостные
|
Боковые перемещения могут быть поглощены с помощью конструкции с двумя сильфонами
|
Угловые одноплоскостные
|
Небольшое угловое движение может быть поглощено при определенной конструкции
|
Угловые многоплоскостные
|
Небольшое угловое движение может быть поглощено при определенной конструкции
|

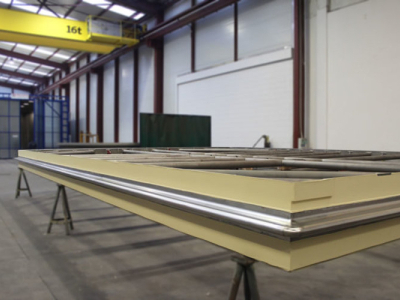

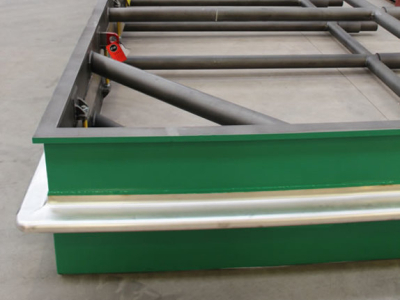

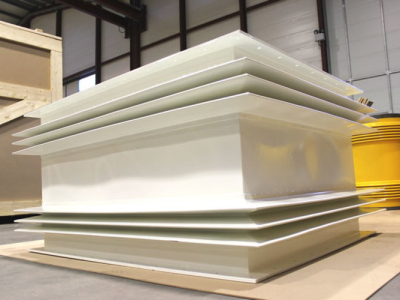

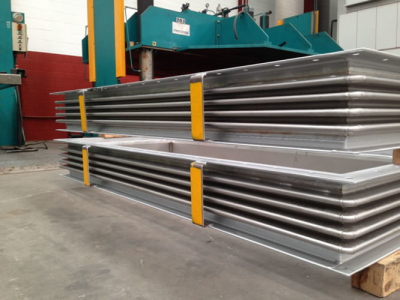

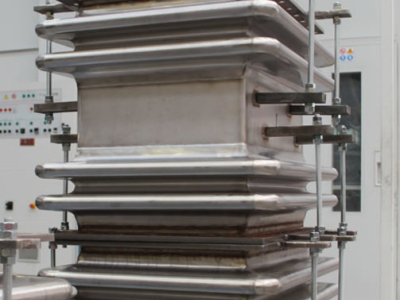

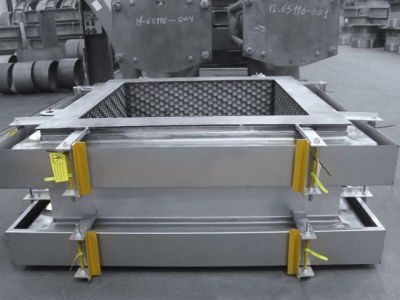

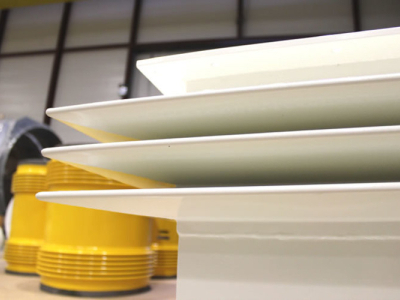

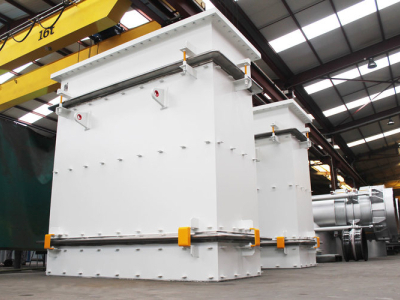

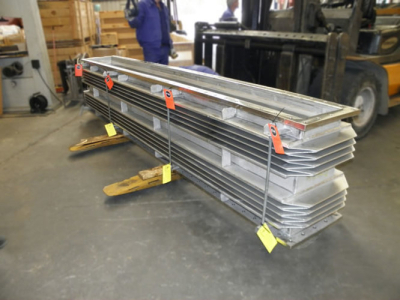

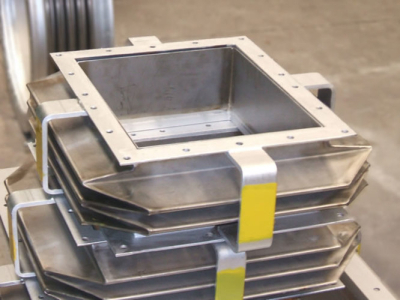

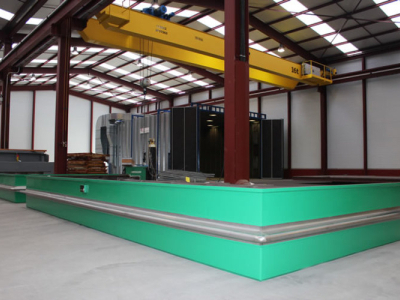

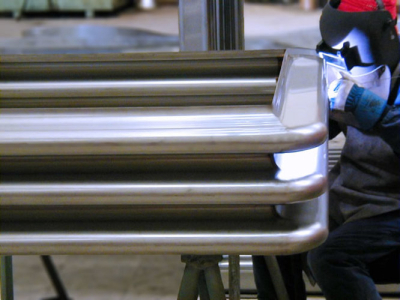

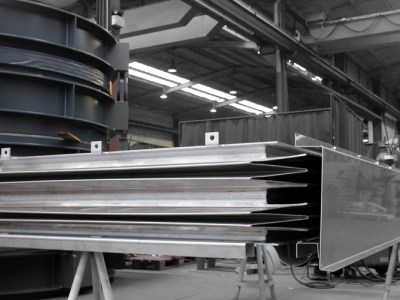

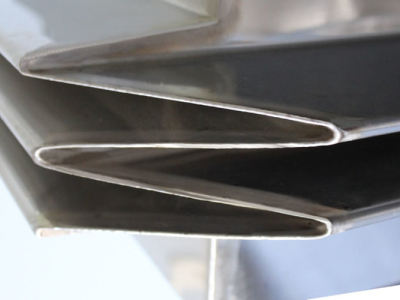

Фотогалерея
