Ремонтные компенсаторы
Характеристики:
Осевые перемещения |
Да |
Боковые одноплоскостные |
Да |
Боковые многоплоскостные |
Да |
Угловые одноплоскостные |
Условно |
Угловые многоплоскостные |
Условно |
Ремонтный компенсатор используют на время замены поврежденного сильфона с целью сокращения времени простоя. Раскладной компенсатор - лучшее решение, когда необходима быстрая внеплановая замена сильфона. Складной компенсатор представляет собой двухсекционный сильфон, который приваривают вокруг существующего блока. Компенсатор может свободно отклоняться в угловом и боковом направлениях. При наличии трех и более стяжек возможны только боковые перемещения

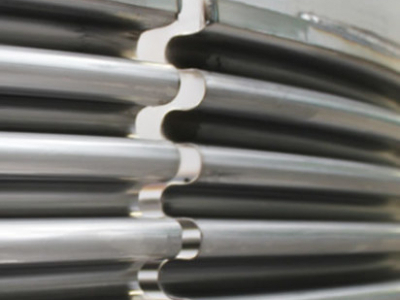

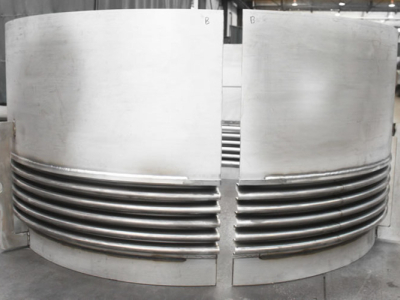

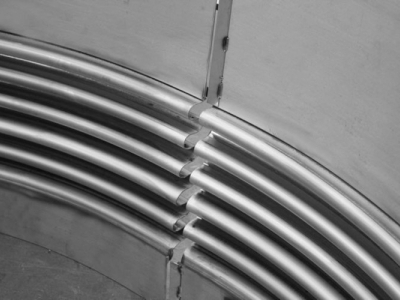

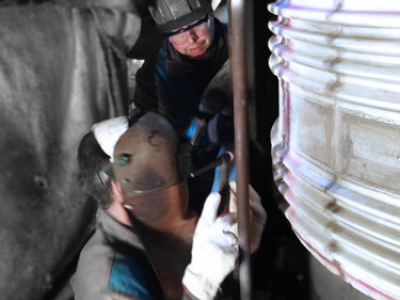

В наших конструкциях сильфон разделен пополам в продольном направлении. Половинки помечены соответствующим образом, чтобы правильно их выровнять и точно установить в нужном положении. При сварке двух половинок раскладного сильфона используется продувочный газ, который настраивается таким образом, чтобы свести к минимуму окисление сварного шва и обеспечить ему хорошее качество.
Основные сферы применения ремонтных раскладных компенсаторов
- Теплообменники
- Ремонт компенсаторов FCC
- Герметизирующие прокладки труб на котлах
Ремонтный компенсатор увеличенного размера
Ремонтный компенсатор увеличенного размера устанавливается поверх поврежденного сильфона без отключения системы. Ремонтный компенсатор увеличенного размера - лучшее решение для герметизации протекающего сильфона при сохранении работоспособности установки.
Во время работы системы поверх поврежденного сильфона устанавливается сильфон большего размера. Поврежденный сильфон герметизируется путем добавления по обе стороны разрезных колец с большим наружным диаметром. Эти разрезные кольца используются для установки нового негабаритного сильфона.

Преимущества ремонтных сильфонов увеличенного размера
- Возможна установка/сборка при работающем трубопроводе.
- Время простоя трубопровода или теплообменника сводится к минимуму, что приводит к экономии средств.
- При установке не нужно снимать внутренние трубы.
Раскладной компенсатор идентичного размера
Чтобы установить раскладной компенсатор такого же размера, трубопровод необходимо отключить, а сильфон, который подлежит замене, снимается и утилизируется.
Сменный сильфон изготавливается точно такого же диаметра, что и оригинальный сильфон. Наружную поверхность трубы, на которой был приварен старый сильфон, необходимо отшлифовать до гладкости, чтобы подготовить ее для сварки.

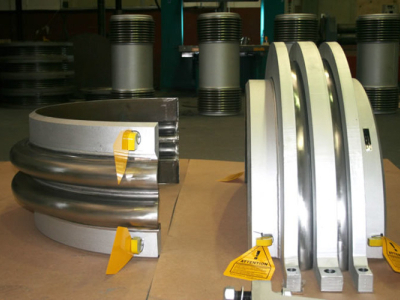

Фотогалерея
