Разгруженные компенсаторы

Разгруженные компенсаторы серий MPBE и MPBI обеспечивают осевое и боковое перемещение и противодействуют давлению сильфона. Дополнительный сильфон встроен в устройство и подвергается давлению в магистрали для создания силы, равной по величине и противоположной по направлению силе, действующей на основной сильфон. Соединение этих сильфонов нейтрализует нагрузку на устройство.

Разгруженные компенсаторы используются в ситуациях, аналогичных ситуациям для осевого и/или бокового расширения, хотя этот конкретный тип компенсаторов обеспечивает дополнительное преимущество, заключающееся в том, что усилие, вызванная внутренним давлением, не передается трубам или смежному оборудованию. Эта характеристика особенно важна, когда речь заходит о соединении труб с турбинами или другим сложным оборудованием, которое не способно выдерживать дополнительные нагрузки.

Единственные нагрузки на оборудование — это сумма усилий, необходимых для перемещения сильфона линии и балансировки сильфона компенсатора.

Этот тип соединения может быть установлен между промежуточными неподвижными точками, поэтому не требует основного крепления трубы или смежного оборудования.

Серия MBPE - разгруженный сильфонный компенсатор сдвиговый/угловой/осевой

Сбалансированные в колене компенсаторы серии MBPE предназначены для поглощения боковых, угловых и осевых перемещений и устранения нагрузки, вызванной внутренним давлением.

Серия MPBI - разгруженный сильфонный компенсатор сдвиговый/угловой/осевой для прямолинейных участков трубопровода

Компенсаторы со встроенной балансировкой давления серии MPBI поглощают угловые, осевые и/или боковые движения, одновременно уравновешивая давление. Этот тип компенсатора используется на прямолинейных участках.

Применение компенсаторов для разных типов перемещений

Тип перемещений	Возможность использования
Осевые	Да
Боковые одноплоскостные	Да
Боковые многоплоскостные	Да
Угловые одноплоскостные	Да
Угловые многоплоскостные	Ограниченное использование

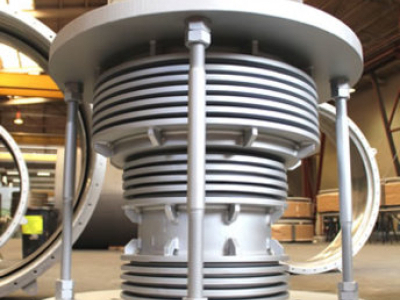

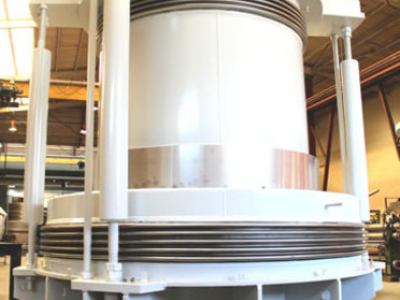

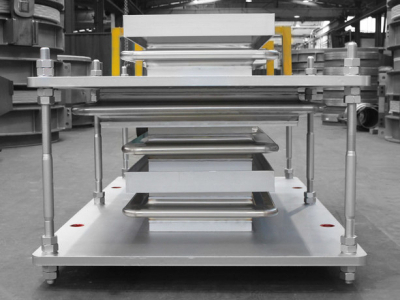

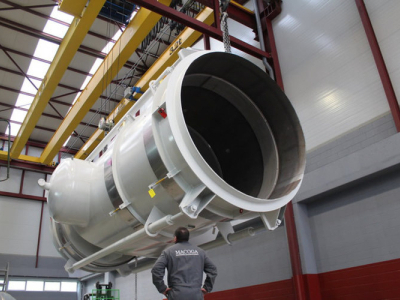

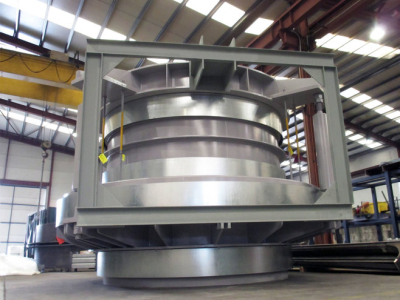

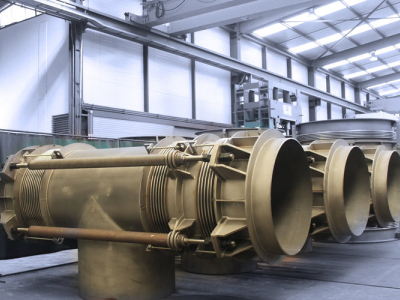

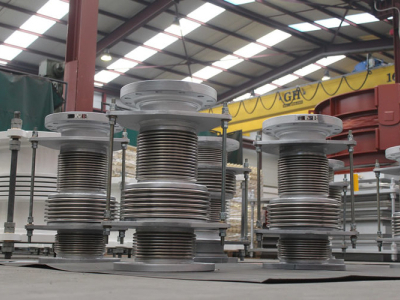

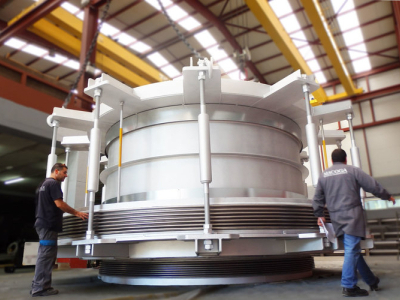

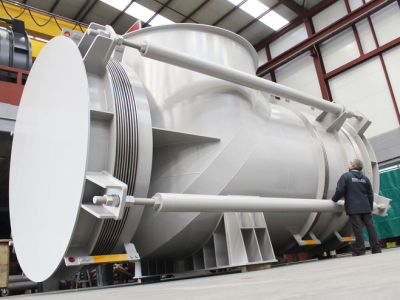

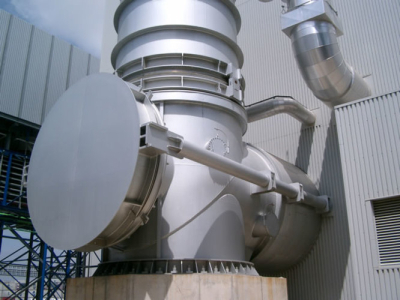

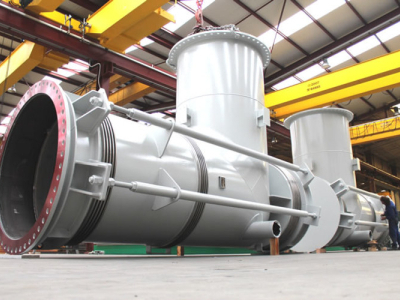

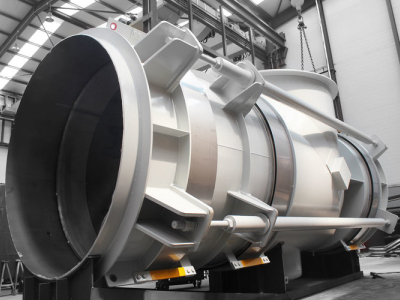

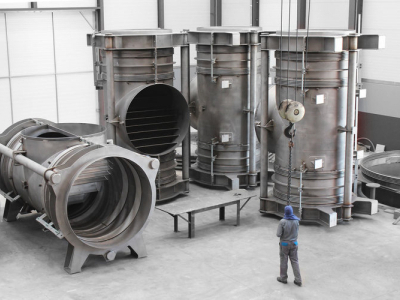

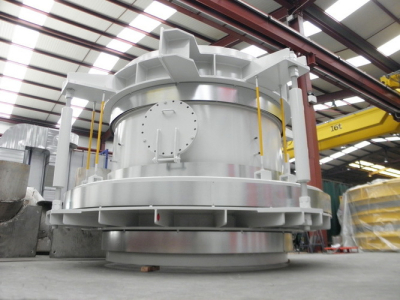

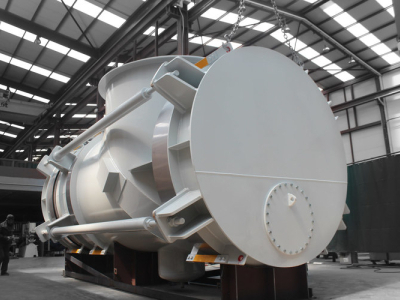

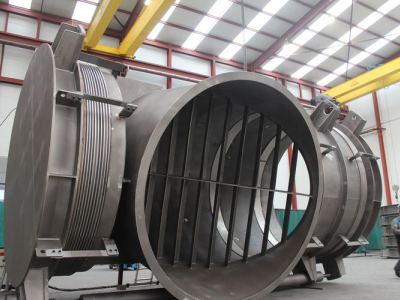

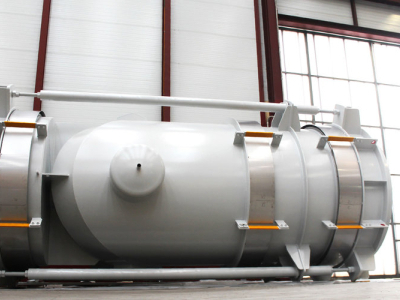

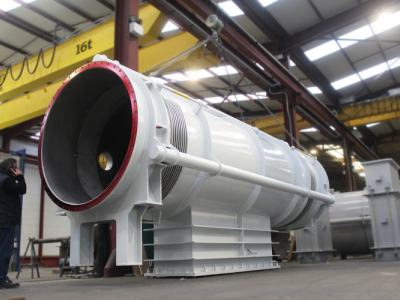

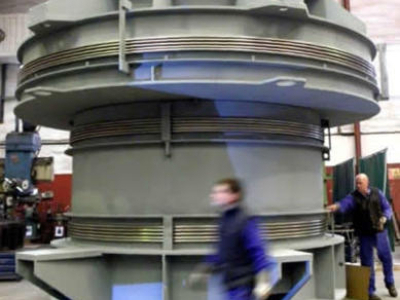

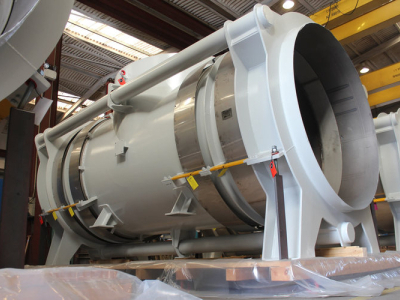

Фотогалерея
