Шарнирные компенсаторы

macoga,  компенсаторы металлические, сильфонные компенсаторы, шарнирные компенсаторы, угловой компенсатор

Характеристики:

Осевые перемещения Нет
Боковые одноплоскостные Нет
Боковые многоплоскостные Нет
Угловые одноплоскостные Да
Угловые многоплоскостные Нет

Металлические шарнирные компенсаторы MACOGA серий MWP и MFP выполнены из одного сильфонного элемента, снабженного сварочными концами или фланцами, а также системой шарнирных опор, которые допускают угловое перемещение только в одной плоскости. Шарнирный механизм предназначен для приема нагрузки и давления.

Эти узлы не допускают осевого перемещения, однако некоторые типы шарнирных систем могут быть снабжены отверстиями для шарнирного пальца, которые имеют прорези для обеспечения ограниченного осевого перемещения. Эти типы щелевых шарниров не могут противостоять давлению и нагрузкам, поэтому необходимо обеспечить их надлежащее крепление.

Серия MWP - угловой сильфонный компенсатор под приварку

Шарнирный компенсатор MWP со сварными концами.

 Угловой сильфонный компенсатор под приварку

Серия MFP - угловой сильфонный компенсатор фланцевый (фиксированный)

Шарнирное компенсационное соединение MFP с фланцами.

Угловой сильфонный компенсатор фланцевый (фиксированный)

Применение компенсаторов для разных типов перемещений

Тип перемещений

Возможность использования

Осевые

Нет

Боковые одноплоскостные

Нет

Боковые многоплоскостные

Нет

Угловые одноплоскостные

Да

Угловые многоплоскостные

Нет

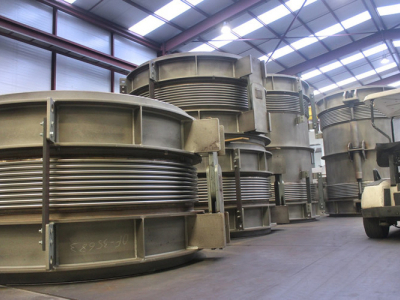

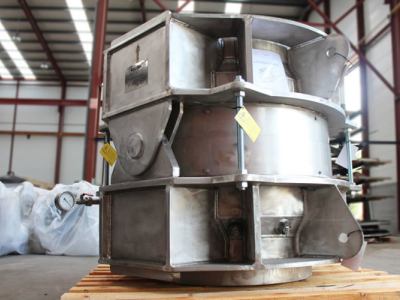

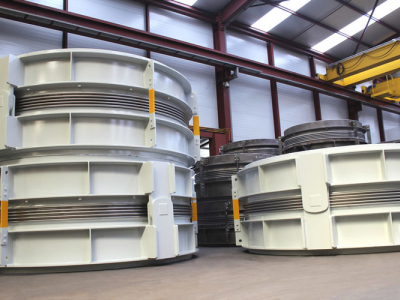

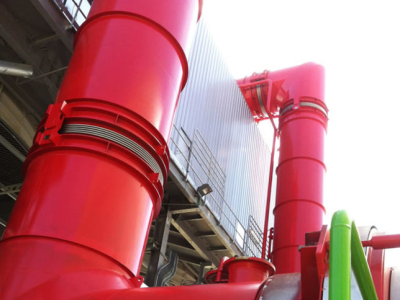

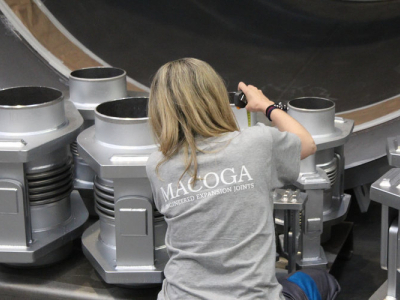

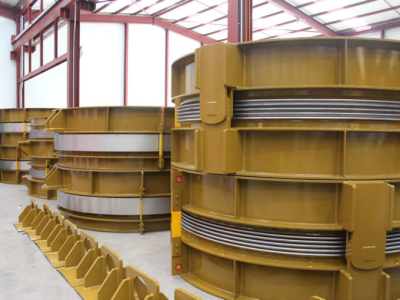

Фотогалерея
