Универсальные компенсаторы без стяжных стержней
Характеристики:
Осевые перемещения |
Да |
Боковые одноплоскостные |
Да |
Боковые многоплоскостные |
Да |
Угловые одноплоскостные |
Да |
Угловые многоплоскостные |
Да |
Универсальные компенсаторы без стяжных стержней MACOGA серий MWD и MFD, также известные как универсальные несвязанные компенсаторы, состоят из двух сильфонов, соединенных вместе центральной трубой.
Их можно использовать для поглощения любой комбинации из трех основных движений, но в основном они используются для поглощения больших боковых перемещений.
Величина допустимого бокового отклонения зависит от угла, который может поглощать каждый сильфон, и расстояния между сильфонами или длины центральной трубы.
Они не ограничивают силу давления и нагрузки, поэтому при их использовании должны быть предусмотрены соответствующие анкеры и направляющие, и их можно использовать только в системах трубопроводов, которые включают правильно спроектированные элементы для выравнивания труб.
Серия MWD - двухсильфонные компенсаторы под приварку
Этот тип компенсатора состоит из двух сильфонов, соединенных вместе центральной трубой, и снабжен сварочными концами.

Серия MFD - двухсильфонные компенсаторы фланцевые (фиксированные)
Металлические компенсаторы этой серии состоят из двух сильфонов, соединенных вместе центральной трубой, и оснащены неподвижными фланцами.

Применение компенсаторов для разных типов перемещений
Тип перемещений
|
Возможность использования
|
Осевые
|
Да
|
Боковые одноплоскостные
|
Да
|
Боковые многоплоскостные
|
Да
|
Угловые одноплоскостные
|
Да
|
Угловые многоплоскостные
|
Да
|

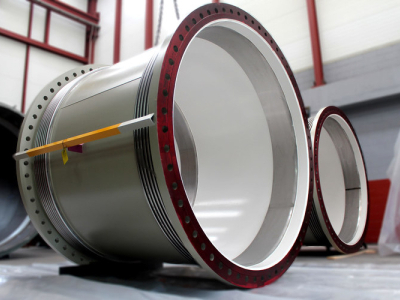

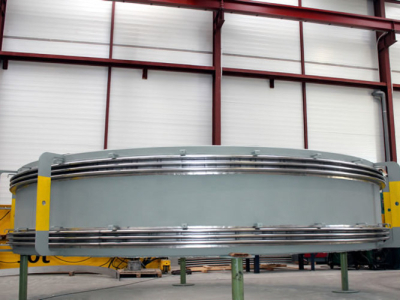

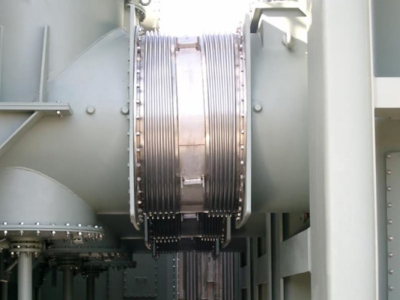

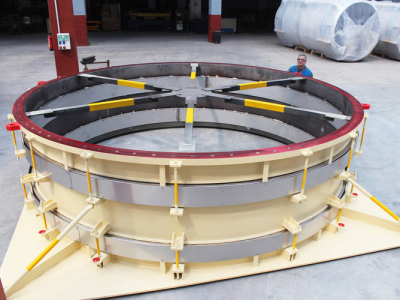

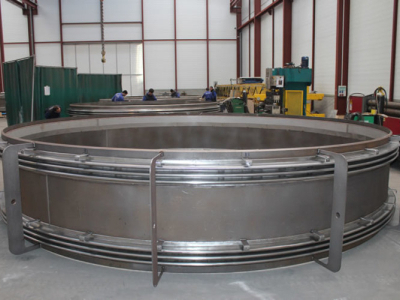

Фотогалерея
