Универсальные компенсаторы со стяжными стержнями

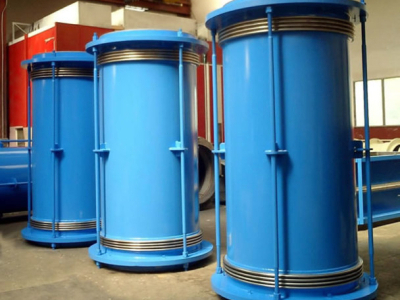

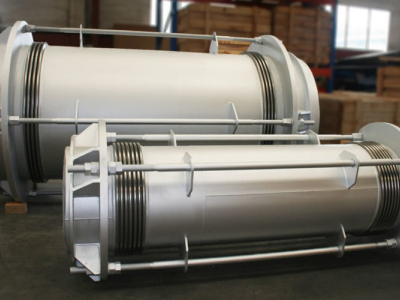

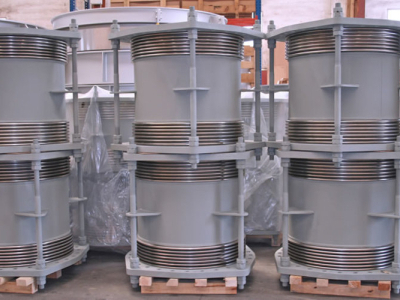

Универсальные компенсаторы со стяжными стержнями MACOGA серий MWL и MFL состоят из двух сильфонов, соединенных центральной трубой, и системы тяг, способных сдерживать нагрузки, создаваемые внутренним давлением.

Эти модели используются для поглощения боковых перемещений во всех плоскостях. Кроме того, при специальной конструкции и/или расположении системы тяг этот тип может использоваться для поглощения небольших осевых и угловых перемещений.

Тяговые стержни поставляются в наборах из двух или более и равномерно распределяются по окружности компенсатора. Когда компенсатор комплектуется двумя стяжными тягами под углом 180 градусов, он может свободно отклоняться под углом и в стороны. При использовании трех или более рулевых тяг возможны только боковые прогибы.

Величина бокового отклонения зависит от угла, который может поглощать каждый сильфон, и длины центральной трубы. Величина способности к боковому отклонению может быть увеличена или уменьшена простым изменением длины золотниковой трубы, а тепловое расширение центральной трубы принимается сильфонными элементами.

Серия MWL - сдвиговой компенсатор под приварку

Универсальный поперечно-связанный компенсатор MWL со сварными концами.

Серия MFL - сдвиговой компенсатор фланцевый (фиксированный)

Универсальный соединительный компенсатор с фланцевыми концами.

Применение компенсаторов для разных типов перемещений

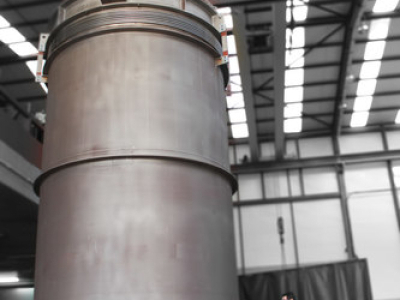

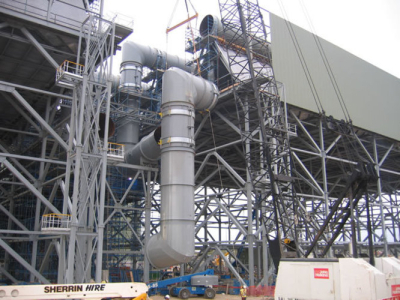

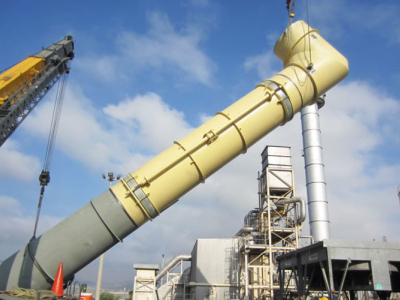

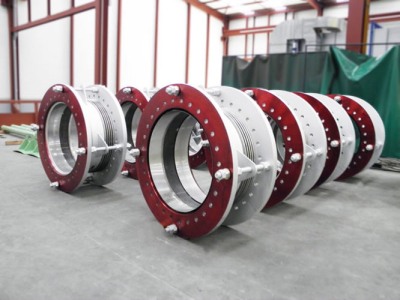

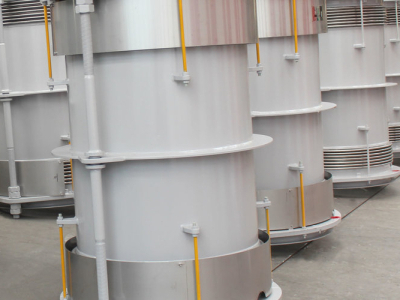

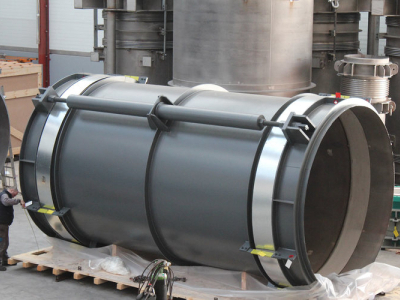

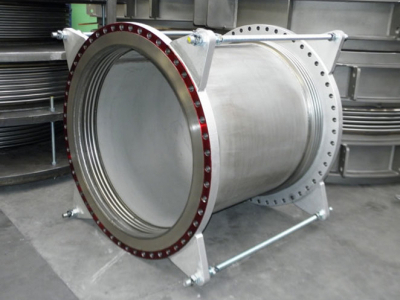

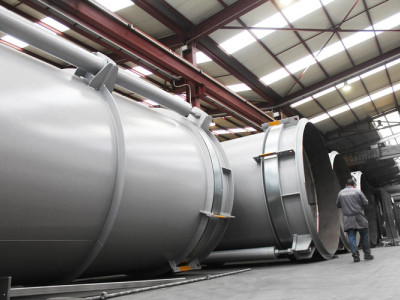

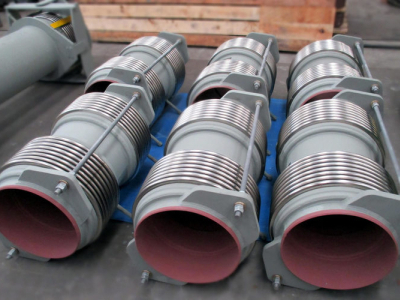

Фотогалерея
