Система очистки бурового раствора MudCube

оборудование, очистки, бурового, раствора

Оборудование для очистки бурового раствора от шлама MudCube основано на новой технологии, разработанной компанией Cubility AS.

В настоящее время данные типы установок эксплуатируются на буровых платформах и вышках многими международными и национальными нефтедобывающими компаниями по всему миру.

Использование системы MudCube позволяет сократить объёмы загрязнения, уменьшить расход бурового раствора, сократить время простоев, повысить эффективность бурения, снизить затраты на фильтры, снизить уровень шума и вибрацию, уменьшить операционную нагрузку на несущие конструкции.


Особенности оборудования для очистки бурового раствора MudCube

MudCube это современная, удалённо управляемая и не требующая существенного обслуживания система для эффективной и безопасной подготовки бурового раствора, поступающего со скважины.

Оборудование включает полностью интегрированную и закрытую систему для удаления твёрдых частиц и подготовки бурового раствора.

Движение потока осуществляется через фильтрующее полотно под действием вакуума. Обеспечена переменная частота вращения.

Система очистки бурового раствора

Используются фильтры в соответствии со стандартом API 13C. Осуществляется мониторинг фильтра для устранения возможных проблем. Для очистки фильтров предусмотрен воздушный нож. Вторичный фильтр позволяет идентифицировать проблему основного.

При необходимости возможно использование микро-вибраторов, увеличивающих производительность.


Технические характеристики систем очистки бурового раствора

Вес

1650 кг

Длина

2657 мм

Ширина

2142 мм

Высота

1788 мм

Входной фланец

8”

Выходной фланец

8”

Фланец выхода воздуха

8”

Расчётный расход

до 6000 л/мин

Расчётная температура флюида

85°C

Электрическая мощность системы Mud Cube

12.5 kW

Температура окружающей среды

-35°C до 40°C

Возможно исполнение для более высоких температур

Схема очистки бурового раствора


Референс-лист систем MudCube

В настоящее время указанные системы применяются на объектах следующих предприятий:

Maersk Giant (Jack-up - NCS)
Askepott, Statoil (Jack-up - NCS)
Askeladden, Statoil (Jack-up - NCS)
Chevron, onshore US
Scarabeo 5 (Semi-sub – NCS)
Statoil Peregrino A ( Jacket - Brazil )
Noble Lloyd Noble (Jack-up – UK)
Mariner Jacket PDQ, Statoil - UK
Saudi Aramco, Sino 7 - onshore
Maersk Resolve (Jack-up – UK)
BOS Solution, onshore US / Canada
Sichuan / CNPC, onshore China
Johan Sverdrup PDQ, (Jacket – Statoil NCS)
EQT, onshore US
Murphy, onshore Canada
Shell, onshore Canada
BOMCO, onshore China
Naga 8, HESS, (Jack-up – Malaysia)

Оборудование очистки бурового раствора на офшорных платформах

Применение систем очистки бурового раствора на скважинах буровой PD-573 (Shell) позволило добиться следующих результатов:

  • Затраты на подготовку раствора сокращены на 37% по сравнению с виброситами.
  • Экономия составляет 4400 USD на скважину в день.
  • Удаление флюида из шлама на 55% лучше, чем у вибросит (MudCube - 0.54 / вибросита – 1.20).

Преимущества технологии MudCube

Параметр:

Вибросито:

MudCube:

Технология сепарации

Вибрация (гравитация)

Поток воздуха (вакуум) + микровибрация

Эффективность

Требуется искать компромисс между качеством раствора и сухостью шлама

Высокое качество раствора и сухость шлама.

Вентиляция

Ограниченная / Внешняя. Открыто в воздух

Внутренняя и полностью закрытая. 100 % удаление взвеси и испарений

Мониторинг операций

Необходимо открывать с негативным HSE влиянием.

Можно проводить в закрытом виде с использованием видеокамер или открыть без негативного HSE влияния (При открытой передней крышке весь воздух уходит внутрь системы).

Шум

> 95 dB installed

< 70 dB installed

Вибрация

Тяжёлая - большие нагрузки на строительные конструкции

Нет структурной вибрации.

Замена фильтров

> 10 min

< 3 min (Только вращающееся полотно).

Фильтры

Раствор со шламом подаётся всё время на один и тот же фильтр, повреждения которого автоматически не детектируются Требуется промывка фильтров

Раствор со шламом выгружается на всё полотно из – за вращения. Износ распределяется. Вторичный фильтр автоматически идентифицирует дыры в основном фильтре. Интегрированный воздушный нож очищает фильтр.

HVAC

Для улучшения HSE нужны отдельные воздуховоды.

Интегрировано в систему. Требуется только стандартная вентиляция помещения.

Удалённые операции

Углы должны устанавливаться вручную локально на каждом устройстве

Скорость вращения фильтровального полотна может регулироваться как удалённо так и локально.

Время воздействия на персонал

Высокое

Низкое

Управление

Ручное

Удаленное / Автоматика

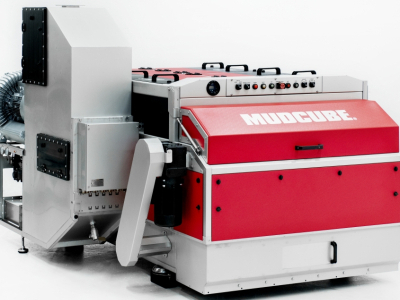

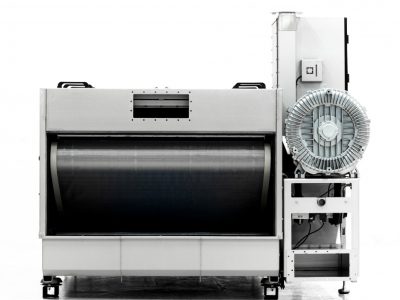

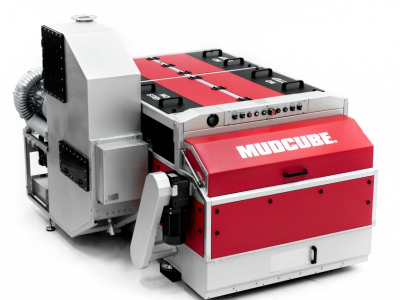

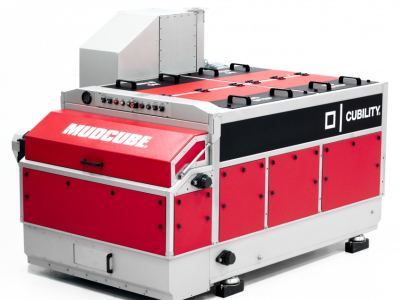

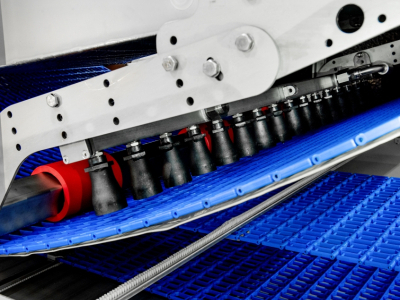

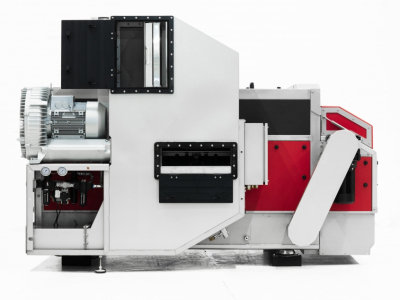

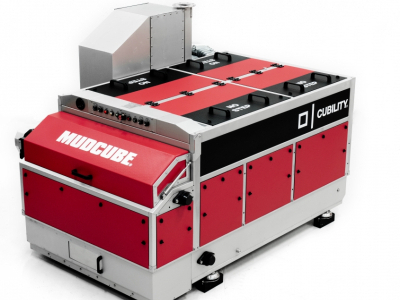

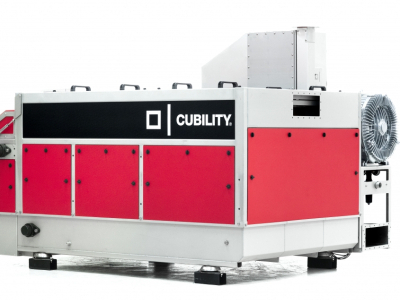

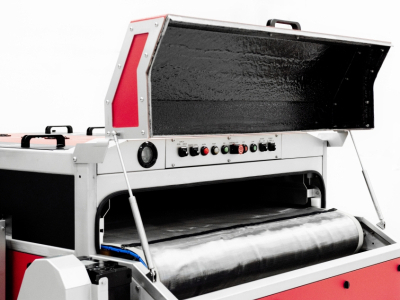

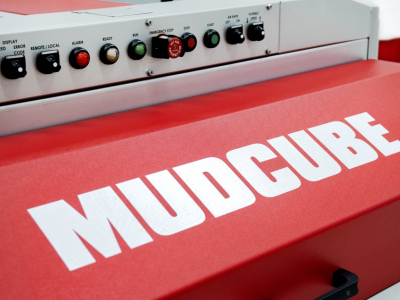

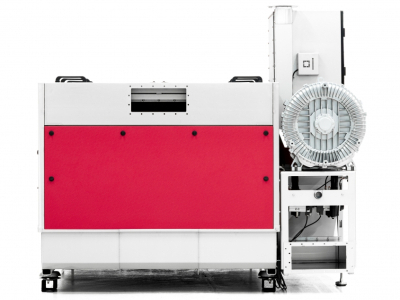

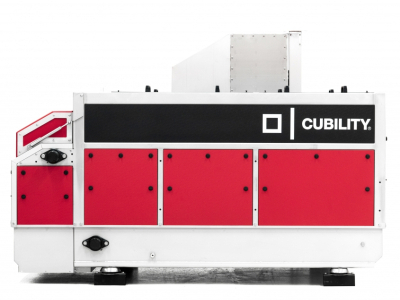

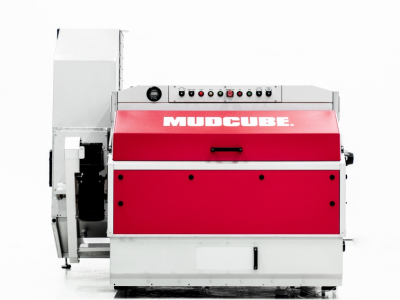

Фотогалерея
