Запорные, регулирующие и запорно-регулирующие клапаны

Компания «Кронштадт» предлагает промышленные запорные, регулирующие и запорно-регулирующие клапаны для различных рабочих сред - газов, пара, воды, нефтепродуктов и специальных составов. Все запорные, регулирующие и запорно-регулирующие клапаны соответствуют техническим требованиям, имеют необходимые сертификаты и проходят перед отгрузкой заказчику тщательную проверку нашими техническими специалистами.

Принцип работы запорных и регулирующих клапанов

Запорные и регулирующие клапаны служат для частичного или полного перекрытия потока рабочей среды в трубопроводах. Принципиальное отличие клапанов от затворов и задвижек состоит в том, что перемещение запирающего элемента осуществляется в них соосно направлению потока, а не ортогонально по отношению к нему, что дает целый ряд преимуществ:

• меньший ход запирающего элемента до полного открытия;
• простое обеспечение герметичности посредством уплотнительных колец;
• легкая замена уплотнителей и возможность их выбора под конкретную среду;
• отсутствие трения затвора об седло, что снижает износ деталей.

Запорные, регулирующие и запорно-регулирующие клапаны

Несмотря на схожесть принципа работы и устройства запорные, регулирующие и запорно-регулирующие клапаны имеют разное назначение и свои конструктивные особенности.

Назначение запорного клапана - обеспечить быстрое перекрытие и полное открытие потока рабочей среды. Поэтому запорные клапаны имеют минимальный ход запирающего элемента.

Регулирующие клапаны, наоборот, плавно изменяют интенсивность потока, и их конструкцией предусмотрена надежная фиксация запирающего элемента во всех промежуточных положениях.

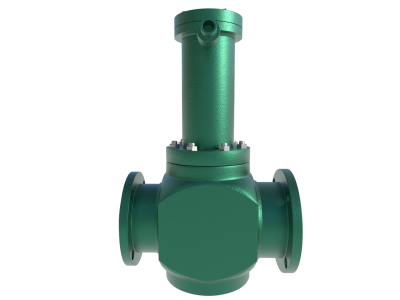

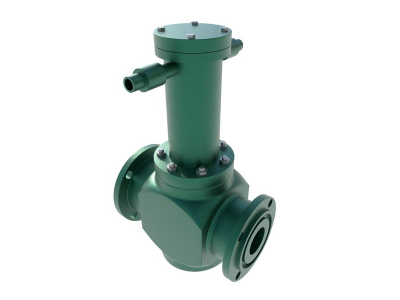

Запорно-регулирующий клапан эффективно справляется с обеими задачами и обладает качествами как запорных, так и регулирующих клапанов.

Осевые и проходные клапаны

В осевых клапанах седло и запирающий узел располагаются вдоль оси трубопровода, как в эксцентриковых затворах. Такая конструкция обеспечивает меньшее сопротивление потоку и практически полное отсутствие застойных зон. Осевые клапаны эффективны в трубопроводах с большой скоростью движения потока и при работе с плотными и вязкими средами.

Проходные клапаны, называемые также вентилями, имеют литой корпус сложной формы с поперечно расположенной полостью. За счет простой механики проходные клапаны обладают большей жесткостью конструкции и эффективны для трубопроводов высокого давления.

Регулирующие и запорные клапаны с электроприводом

Регулирующие и запорные клапаны с электроприводом позволяют без усилий управлять большими потоками рабочих сред, в том числе, дистанционно и в автоматическом режиме.

Регулирующие клапаны с электроприводом оснащены шаговым электродвигателем, позволяющим точно устанавливать затвор в требуемом положении.

В запорных клапанах с электроприводом установлен мощный электромагнит, практически мгновенно переводящий клапан из открытого положения в закрытое и наоборот.

Схема и пример маркировки запорных, запорно-регулирующих и регулирующих клапанов

Эта схема с примером маркировки запорных, запорно-регулирующих и регулирующих клапанов поможет вам выбрать нужное вам изделие по его наименованию. В нашей компании работают квалифицированные специалисты, готовые предоставить вам подробную информацию о поставляемой продукции и помочь с выбором промышленных клапанов, оптимально соответствующих вашим задачам и бюджету.
