Система обработки балластных вод DESMI Compact Clean

система, установка, очистки, обработки, балластных, вод,

Compact Clean – система очистки балластных вод, специально спроектированная для минимизации занимаемой площади на судне. Благодаря своим уникальным габаритным характеристикам система является идеальным решением для модернизации судов в рамках ретрофита.

Очистка балластных вод в системах Compact Clean происходит за счёт использования фильтра и УФ ламп. Фильтрация балластных вод осуществляется через механический корзиночный фильтр Filtrex на 20 микрон. УФ очистка происходит с помощью ламп УФ излучения на 6 кВт (в модели СС-135 = 4 кВт) каждая.

Система задействуется как при наборе, так и сбросе балласта. Однако, во время сброса балласта механический фильтр не используется, а вода проходит через обходной (байпасный) клапан W1-RM1.

Преимущества системы обработки балластных вод DESMI:

Типовое одобрение РМРС, IMO и USCG
Рациональная компактная компоновка узлов
Только один режим работы - без уменьшения интенсивности потока и риска загрязнения вод
Минимальное время выдержки - от 0 до 2-х часов
100% очистка без химикатов и без химического повреждения танков

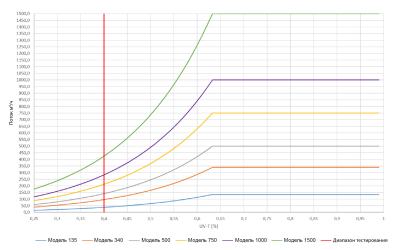

Обработка вод с низким коэффициентом пропускания УФ - до 42%
Нет ограничений по содержанию соли и по температуре воды
Автоматический контроль потока и затемнение ламп УФ для экономии энергии
Фильтр и блок УФ из устойчивого к морской воде сплава - никель-алюминий-бронза
Вертикальная конструкция УФ-блока предотвращает перегрев и поломку ламп
Простота техобслуживания и доступность сервиса по всему миру
Установленный насос работает в нескольких режимах - промывка/рециркуляция/зачистка
Не требуется подачи воды охлаждения и сжатого воздуха
Полная автоматизация при наборе/сбросе балласта, зачистке, очистке от накипи
Автоматическое составление отчётов в PDF для представления в контролирующие органы
Компактные размеры и возможность поставки в контейнерном исполнении

Производительность и комплектация систем обработки балластных вод:

Модель	CC-135	CC-340	CC-500	CC-750	CC-1000	CC-1500	CC-2000	CC-2500	CC-3000
Поставка покомпонентно	✔	✔	✔	✔	✔	✔	✔	✔	✔
Поставка в сборе на раме	✔	✔	✔	✔	✔	✔
Контейнерное исполнение	✔	✔	✔	✔	✔
Установочные габариты (ДхШхВ), мм	1595 x 1125 x 2035	1602 x 1232x 2392	1807 x 1295 x 2614	2072 x 1364 x 3115	2067 x 1469 x 3389	2419 x 1557 x 3746	-	-	-
Площадь установки, м2	~ 1,8	~ 2,0	~ 2,4	~ 2,9	~ 3,0	~ 3,8	~ 6,0	~ 7,3	~ 7,5
Габариты шкафа управления (ДхШхВ), мм	600 x 600 x 1806	600 x 600 x 1806	600 x 700 x 2208	600 x 1200 x 1803	700 x 1200 x 2208	700 x 1200 x 2208	-	-	-
Площадь шкафа управления, м2	~ 0,36	~ 0,36	~ 0,42	~ 0,72	~ 0,84	~ 0,84	~ 2 x 0,84	~ 2 x 0,84	~ 2 x 0,84
Производительность насоса очистки / обратной промывки, м3/ч	7 - 25	45 - 90	45 - 90	45 - 90	90 - 130	90 - 130
Количество ламп в УФ-блоке, шт	6	8	12	18	24	36
Макс. производительность, м3/ч	135	340	500	750	1000	1500	2000	2500	3000
Мин. производитиельность при наборе, м3/ч	25	45	50	65	95	126	126	126	126
Мин. производительность при сбросе и прочистке, м3/ч	5	9	13	19	26	38	52	64	76
Энергопотребление (средний уровень), кВт	13	25	37	55	73	109	146	182	218
Энергопотребление (макс.), кВт *	36	78	93	131	169	245	319	395	471
Энергопотребление (UVT 75%), кВт **	18	34,5	49,5	73,8	96	144
Энергопотребление (мин.), кВт ***	6	11,5	16,5	24,6	32	48	64	80	96

* Проницаемость воды (UV-T) менее 66%, все лампы работают на 100% (максимальная расчетная производительность).
** UV-T равна 75%, лампы задействованы на 60%
*** UV-T более 90%, лампы задействованы на 20%

Для увеличения показателей производительности возможна установка нескольких систем CompactClean в параллельном режиме. Установки объединяются через интерфейс управления и регулируются как одна большая система.

Комплект поставки каждой из моделей СОБВ включает:

блок ультрафиолетовой (УФ) очистки
комплект кабелей питания для ламп СОБВ СС-135 (10 метров)
автоматический фильтр с обратной промывкой
русифицированная (в базовой комплектации) внешняя панель управления и электрический шкаф
многофункциональный насос обратной промывки с частотно-регулируемым приводом ЧРП
функция автоматической безразборной промывки с блоком ручного дозирования
блок клапанов с электроприводами для регулирования потока
расходомер и датчики
точка отбора проб
руководство по эксплуатации и другая техническая документация
сертификаты типового одобрения (СТО) IMO и USCG
